01
Caracterización del macizo
Conozca el macizo antes de avanzar Estructuras en el barreno, rutas de agua subterránea y anomalías del subsuelo para diseñar sostenimiento y anticipar agua y cavidades.
Sondas de televiewer y registro
Televiewer óptico y acústico Servicio Proinfra
Registro orientado de la pared del barreno para identificar estructuras y su geometría.
Imagen óptica Barrenos secos o con agua clara. Permite observar textura, litología y discontinuidades.
Imagen acústica Barreno con fluido. Registra amplitud y tiempo de viaje, incluso con visibilidad óptica limitada.
Entregables Imagen desenrollada, selección de estructuras, orientación y representación estereográfica.

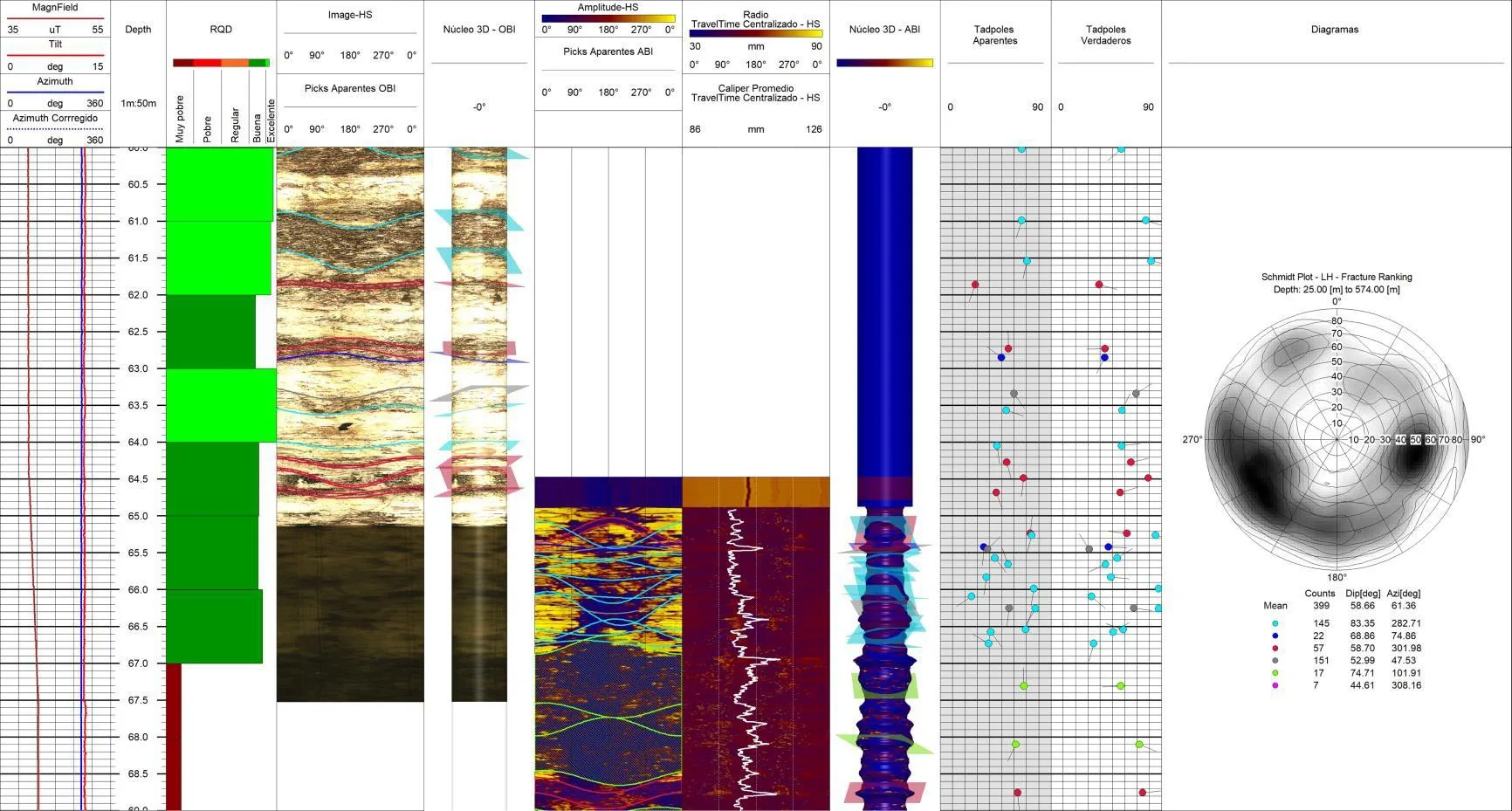

Interpretación estructural del barreno Se correlaciona con mapeo geológico y datos de núcleo para apoyar el modelo estructural y el diseño de sostenimiento.
Mapeo de flujo de agua subterránea Método electromagnético
Rutas preferenciales de agua y conexiones conductoras en 3D, con profundidad.

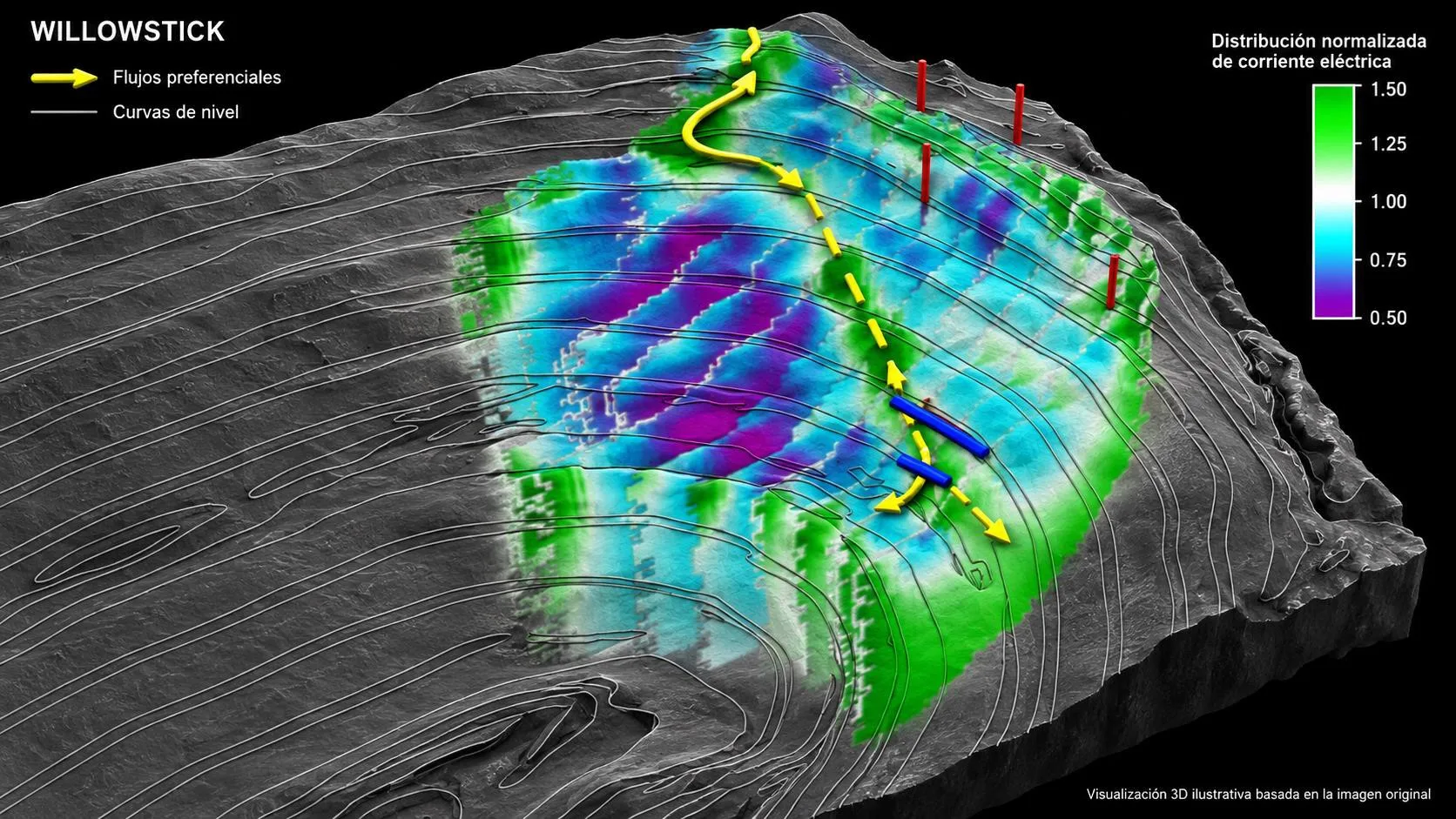

Modelo de rutas de flujo Principio Inyecta corriente alterna y mide el campo magnético en superficie para modelar su distribución.
Para qué sirve Dirigir drenaje e inyecciones y anticipar agua antes de desarrollar una galería.
Experiencia del método Más de 1,000 proyectos en minas, presas y depósitos de jales.
Resonancia microsísmica · MSR Método pasivo
Detecta contrastes en el subsuelo sin perforar.
Qué investiga Cavidades, zonas fracturadas o saturadas y cambios litológicos, con estimación de profundidad.
Cómo se utiliza Prioriza barrenos de verificación y complementa el mapeo de flujo para ubicar agua.
Tiempos Adquisición en días, interpretación en semanas.
Se ofrece como servicio de campo e interpretación. La anomalía se confirma con geología y evidencia directa.
02
Captura 3D · Análisis geomecánico
Mida la geometría completa de sus labores Nubes de puntos de kilómetros de galería, mallas del frente en minutos y comparación automática para convergencias y pernos.

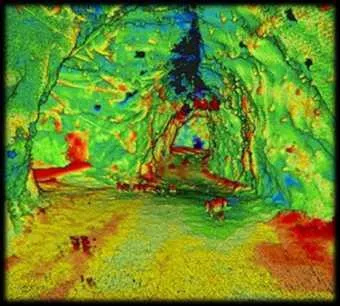

Desplazamiento medido por comparación de escaneos
Escaneo móvil SLAM LiDAR de grado topográfico
Recorridos largos sin deriva, listos para el análisis geotécnico.
>8 km Por escaneo, sin deriva
~1 cm Registro nube a nube
640,000 Puntos por segundo
< 24 h Del escaneo a la decisión

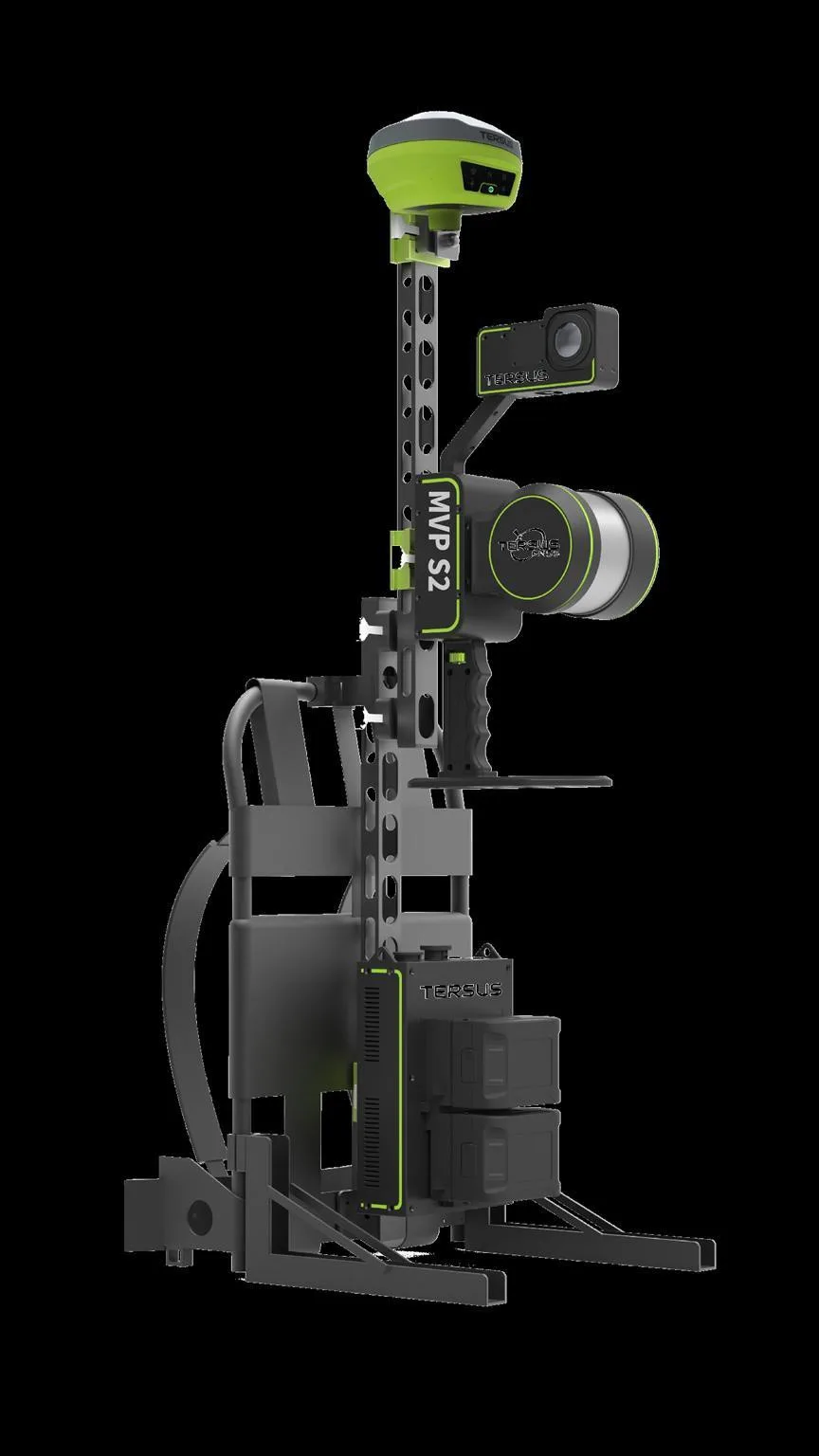

Escáner SLAM móvil Operación Se camina, se conduce o se monta; no requiere esferas ni georreferenciar cada tramo.
Procesamiento Local y sin costo por escaneo. La misma nube alimenta convergencias, volúmenes y seguimiento de pernos, placas y shotcrete.
Ficha Rango 0.5 a 120 m, campo de visión 360° × 270°, RTK integrado, 3 h por juego de baterías, IP65. Exporta LAS, LAZ, E57, PLY y PTS.
Modalidad: venta de equipo con capacitación, o servicio de escaneo por Proinfra.
Mapeo del frente en tiempo real LiDAR + imagen HD
La malla georreferenciada del frente reemplaza el mapeo manual bajo roca sin sostenimiento.

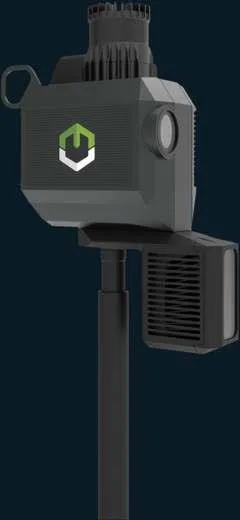

Equipo de mapeo del frente Escanear LiDAR del frente y paredes con cómputo a bordo; malla 3D lista en menos de 10 minutos.
Imagen Fotografía de alta definición con iluminación LED; la textura se proyecta sobre la malla.
Georreferenciar y alinear Referencia automática a la cuadrícula de la mina y alineación de escaneos sucesivos.

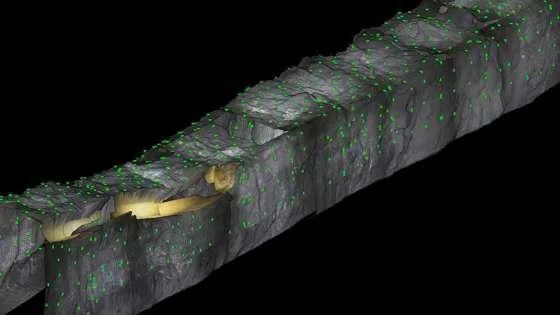

Malla 3D del frente con estructuras Estructuras Discontinuidades, contactos y cambios de litología para anticipar el sostenimiento.
Orientación Echado y azimut medidos sobre la malla, sin exponer al geólogo.
RMR y RQD Cálculo con datos 3D georreferenciados y exportación a software geotécnico.
Reducción de la exposición al frente superior al 95 %, según el fabricante. Modalidad: licencia anual con evaluación previa en sitio.
Convergencias y pernos, automatizado Plataforma en la nube
Procesa la nube LiDAR sin intervención y reporta deformación y soporte en minutos.

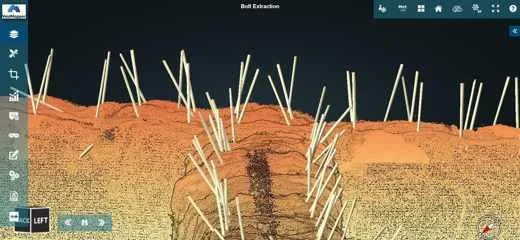

Pernos extraídos de la nube Convergencias Compara cada escaneo con el anterior, con el más antiguo y con el diseño; clasifica la deformación por severidad y volumen.
Pernos y placas Detecta y extrae los pernos de la nube y reporta densidad, espaciamiento y ángulo de instalación.
Kilómetros, no puntos Secciones completas de mina con resultados en minutos; suscripción por kilómetro de galería.
Escanear Recorrido semanal a pie o en vehículo; nube registrada y exportada el mismo día. Analizar Comparación contra la campaña anterior y el diseño, extracción de pernos y reporte con las zonas de mayor deformación. Decidir Proinfra define frecuencia de escaneo y criterios de soporte con la mina y capacita al equipo geotécnico.
03
Monitoreo continuo
Siga el techo y las paredes entre inspecciones Lecturas remotas de desplazamiento de estratos y alertas con responsables definidos.
Red de monitoreo y centro de operación
Telltale digital Desplazamiento de estratos
Anclajes a distintas profundidades para seguir el movimiento del techo o las paredes.

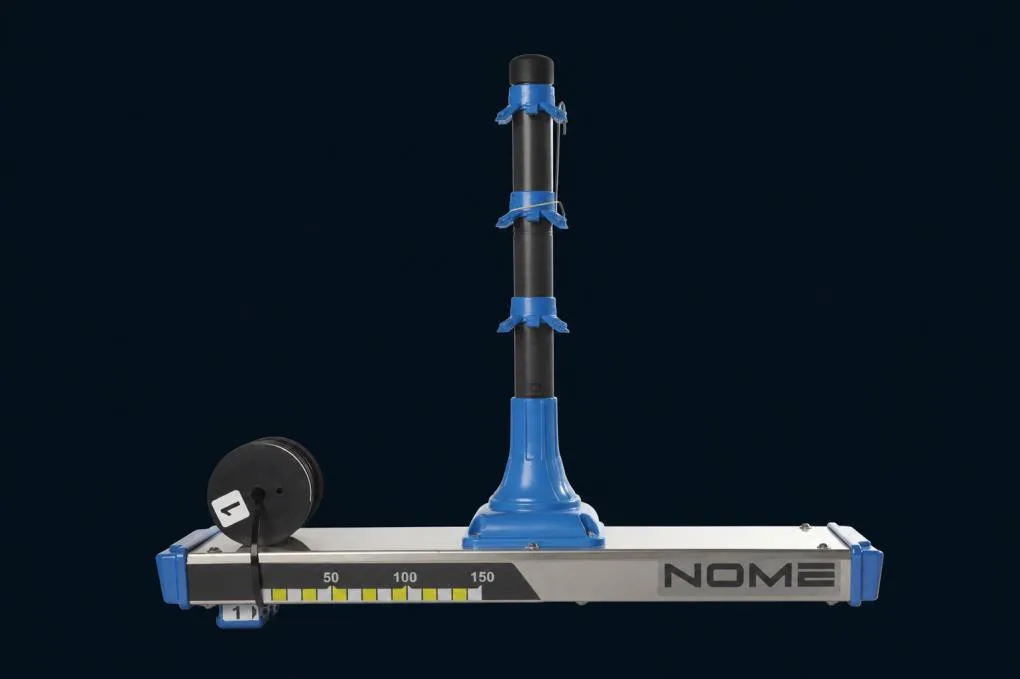

Telltale digital Qué mide Desplazamiento en hasta cuatro puntos de un barreno instrumentado.
Dónde se instala Zonas críticas de galerías y excavaciones, con posiciones definidas por geotecnia.
Cómo se interpreta La evolución de cada punto ayuda a localizar la separación o deformación de estratos.
Controlador y lector portátil Operación de la red
Dos equipos con funciones distintas para operar y mantener la red.

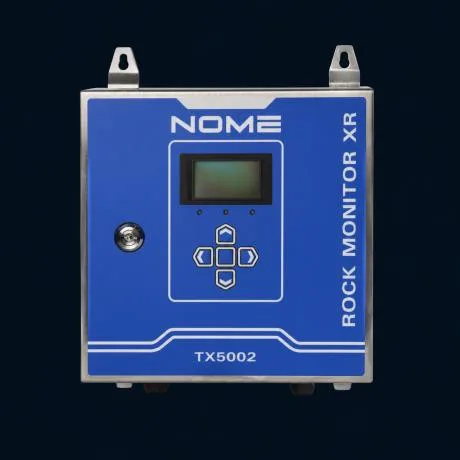

Controlador Lector portátil Controlador Recopila y almacena las lecturas de la red y las comunica a un PC o servidor en superficie.

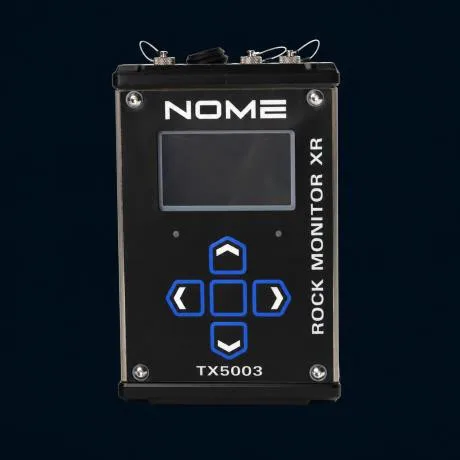

Lector portátil Equipo a batería para instalación, configuración y mantenimiento, con registro de datos en campo.
Tendencias, umbrales y respuesta Plan de respuesta por niveles (TARP)
La alerta tiene valor operativo cuando hay un responsable y una acción definida.
Nivel Desplazamiento Acción Verde < 5 mm Lectura normal · revisión semanal Amarillo 5–15 mm Aviso a geotecnia · inspección en 24 h Rojo > 15 mm o acelera Restringir acceso · reforzar soporte
Valores de ejemplo. Los umbrales, destinatarios y acciones los define la mina en su plan de respuesta.
04
Instrumentación digital
Mida la deformación interna del macizo Extensómetros y medidores de grietas con lectura digital y telemetría, según el mecanismo de deformación y las condiciones del barreno.

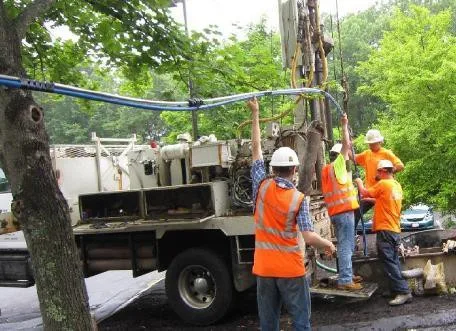

Instalación en campo

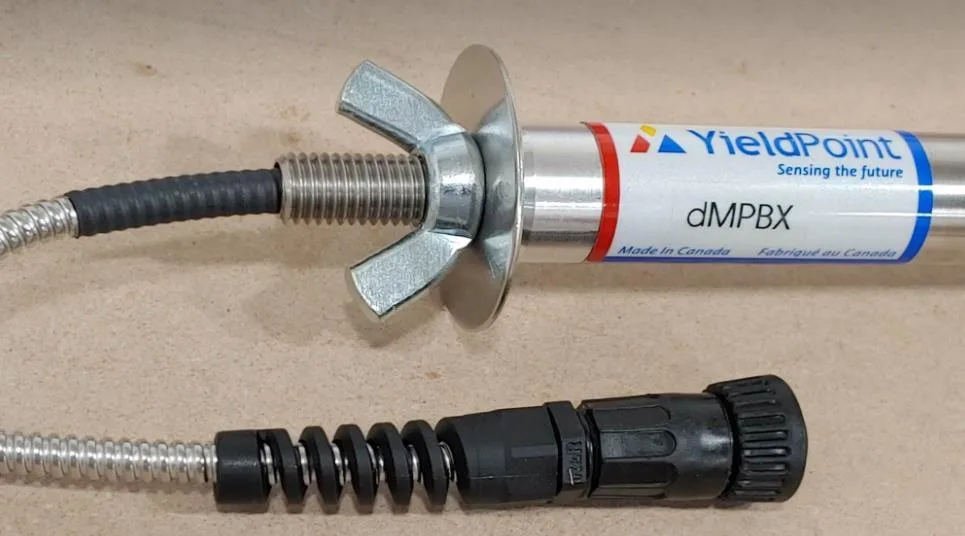

Extensómetro multipunto sin inyección Roca blanda
Anclajes de resorte para observar deformación interna.
Extensómetro multipunto Aplicación Barrenos sin inyección, hasta seis puntos para roca blanda.
Ficha 1 a 6 anclajes con resortes de acero · barreno de 38–50 mm · lectura digital en mm y °C · cable hasta 500 m.

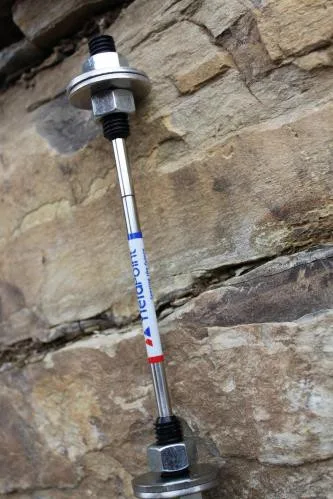

Medidor de grietas digital Apertura local
Se fija a ambos lados de una grieta y registra cambios de apertura.
Aplicación Seguir la evolución local de una discontinuidad.
Ficha Lectura digital de apertura en mm y °C, compatible con registrador y telemetría inalámbrica.
Medidor de grietas Distinguir movimiento dentro del macizo de apertura localizada en una discontinuidad.
Extensómetros para roca dura Cableado · Bluetooth
Localizar a qué profundidad se concentra el movimiento.

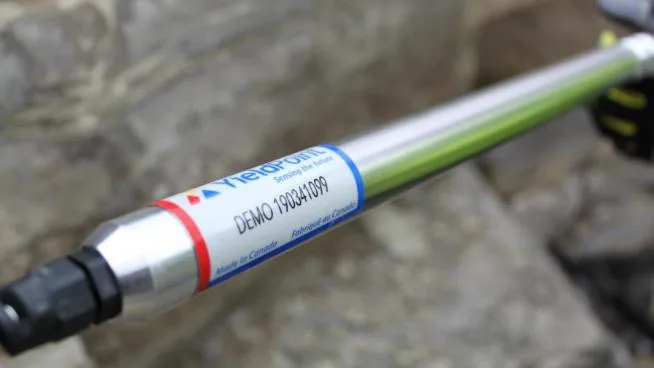

Extensómetro inyectado Extensómetro con Bluetooth Inyectado, cableado Hasta seis anclajes, longitud hasta 30 m, rango de 125 a 250 mm, precisión típica 0.5 % FS y RS485 hasta 500 m.

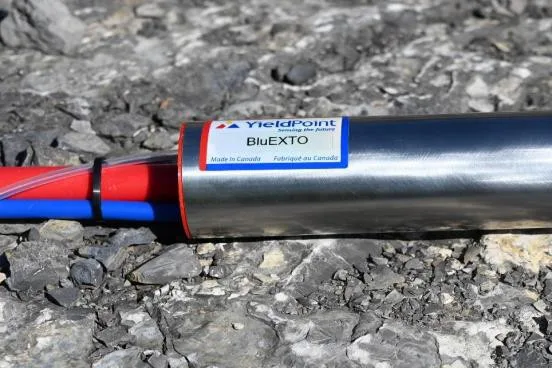

Con Bluetooth integrado Mismo sensor con registrador y Bluetooth 5 en el cabezal; resolución típica 0.02 % FS.
Del instrumento al dato Adquisición y enlace
La adquisición combina equipos compatibles con la cobertura disponible en la mina.

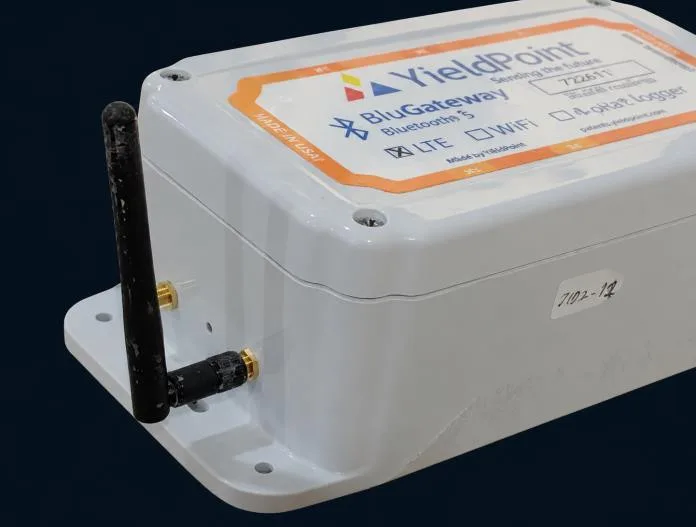

Gateway Aplicación de campo Gateway Agrupa lecturas: RS485, Bluetooth 5 y cuerda vibrante según modelo.

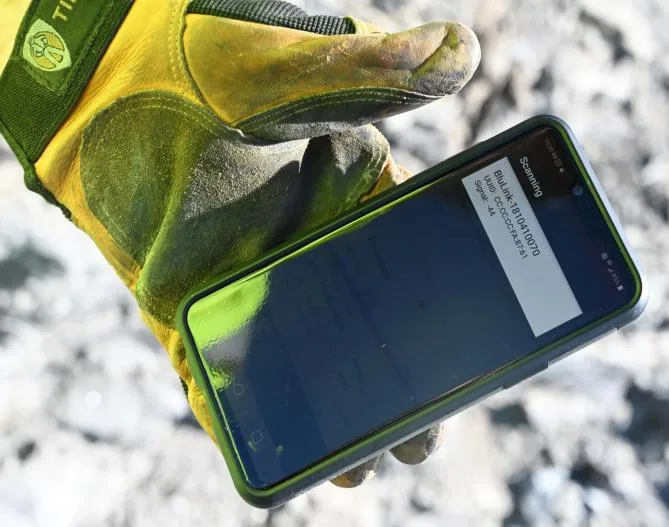

Aplicación de campo Configuración y lectura mediante dispositivo Android compatible.
Enlace a plataforma Wi-Fi, Ethernet o LTE-M donde exista cobertura.
05
Instrumentación de cuerda vibrante
Evalúe desplazamiento, agua y soporte en conjunto Extensómetros, convergencia, inclinación, presión de poros y carga sobre el soporte para verificar el diseño.

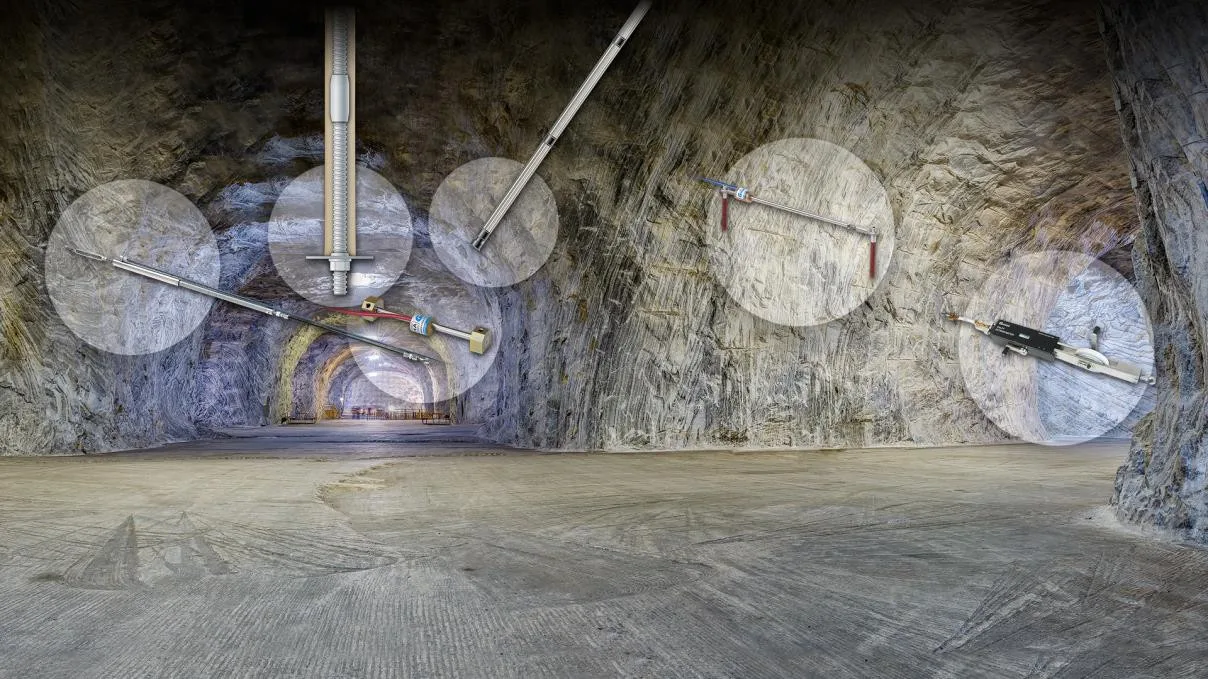

Instrumentación en excavación subterránea
Extensómetros multipunto Deformación interna
Desplazamiento relativo entre anclajes a distintas profundidades.

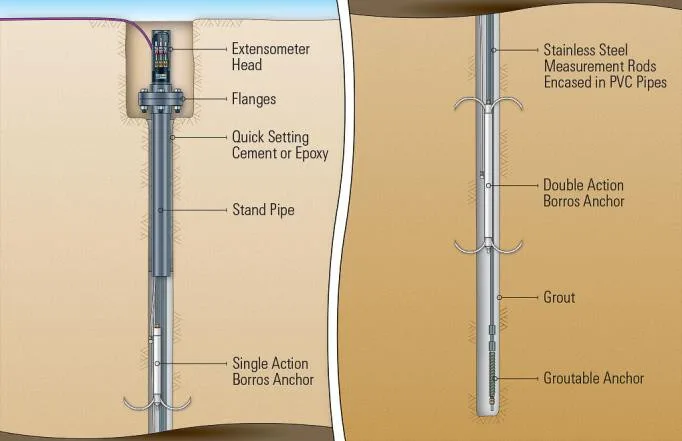

Extensómetro multipunto · esquema Ficha Transductores de cuerda vibrante, rangos de 12.5 a 300 mm, hasta 6 anclajes por barreno.
Convergencia e inclinación Cierre de labores
Cierre de una excavación y movimiento a lo largo de un barreno.

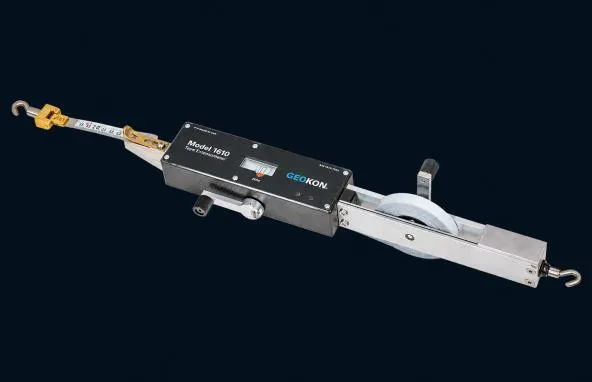

Extensómetro de cinta Inclinómetros en cadena Extensómetro de cinta Cambios de distancia entre anclajes opuestos. Cintas de 20, 30 y 50 m, precisión ±0.1 mm.

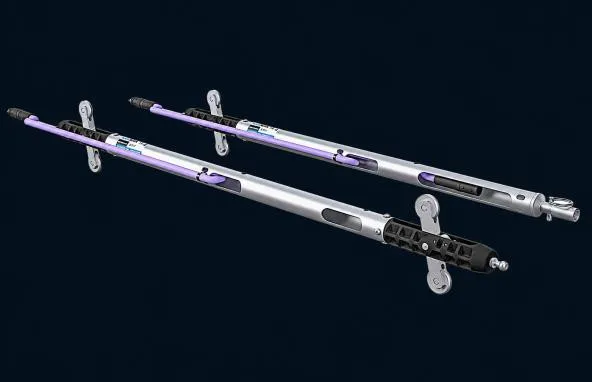

Inclinómetros en cadena Sensores MEMS dentro de tubería inclinométrica, rango típico ±15°, lectura automatizada.
Agua, carga y presión sobre el soporte Presión de poros · carga · presión total
Cada sensor registra una variable distinta; su interpretación conjunta aporta contexto.

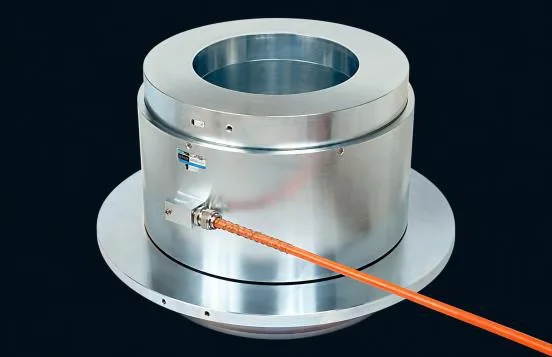

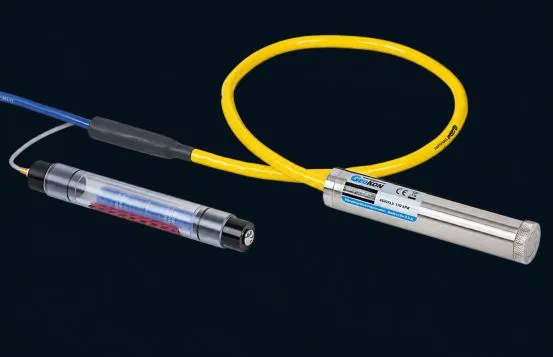

Piezómetros Celda de carga anular Piezómetros Presión de poros y respuesta al drenaje. Rangos de 70 kPa a 7 MPa, precisión típica ±0.1 % FS.
Celdas de carga Fuerza transmitida por anclajes o soporte. Capacidades de 200 a 2,000 kN.
Celdas de presión Presión total sobre una superficie. Rangos de 350 kPa a 7 MPa, con temperatura integrada.
06
Soporte
Concreto lanzado con mejor desempeño Aditivos para vía húmeda y vía seca, y fibra estructural de polipropileno, con respaldo técnico y suministro local.

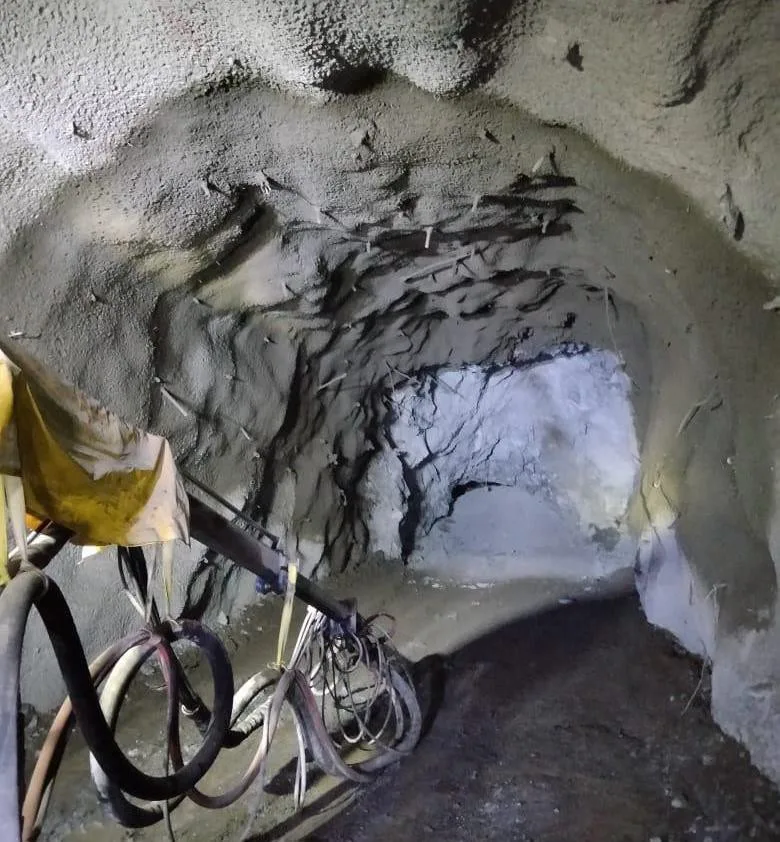

Concreto lanzado en galería
Aditivos para concreto lanzado Vía húmeda y vía seca
Línea completa: acelerante, superplastificante, reductor de agua y retardantes.
Producto Función Dosis Acelerante libre de álcalis Fraguado muy rápido y rápido desarrollo de resistencia 3 a 10 kg por 100 kg de cemento Superplastificante de policarboxilato Alta reducción de agua; hasta 1 h de permanencia; tolera exceso de finos 3 a 10 cc según relación a/c Reductor de agua y retardante Mayor resistencia a arcillas; trabajabilidad hasta 3 h 7 a 11 cc Retardantes de fraguado Controlan sangrado y mejoran el bombeo 1 a 8 cc
Fibra de polipropileno estructural Sustituye a la fibra metálica
Menos rebote, menor costo y absorción de energía validada.
7:1 Más fibras por kg que la metálica
30 % Más eficiencia que otras sintéticas
1–5 kg/m³ Dosificación
Menos rebote Ahorro de costos frente a la fibra metálica.
Validación Ensayos de paneles in situ con posterior ensayo de absorción de energía en el IMCYC.
Suministro Inventario en México, bolsa de 6 kg y certificado de cada lote.
