Tecnología parael tajo y suinfraestructura.

Televiewer caracteriza el macizo más allá de la cara del talud.

Resolución según configuración. Caracteriza el macizo; complementa el monitoreo continuo.

Tres entregables para el análisis del talud.

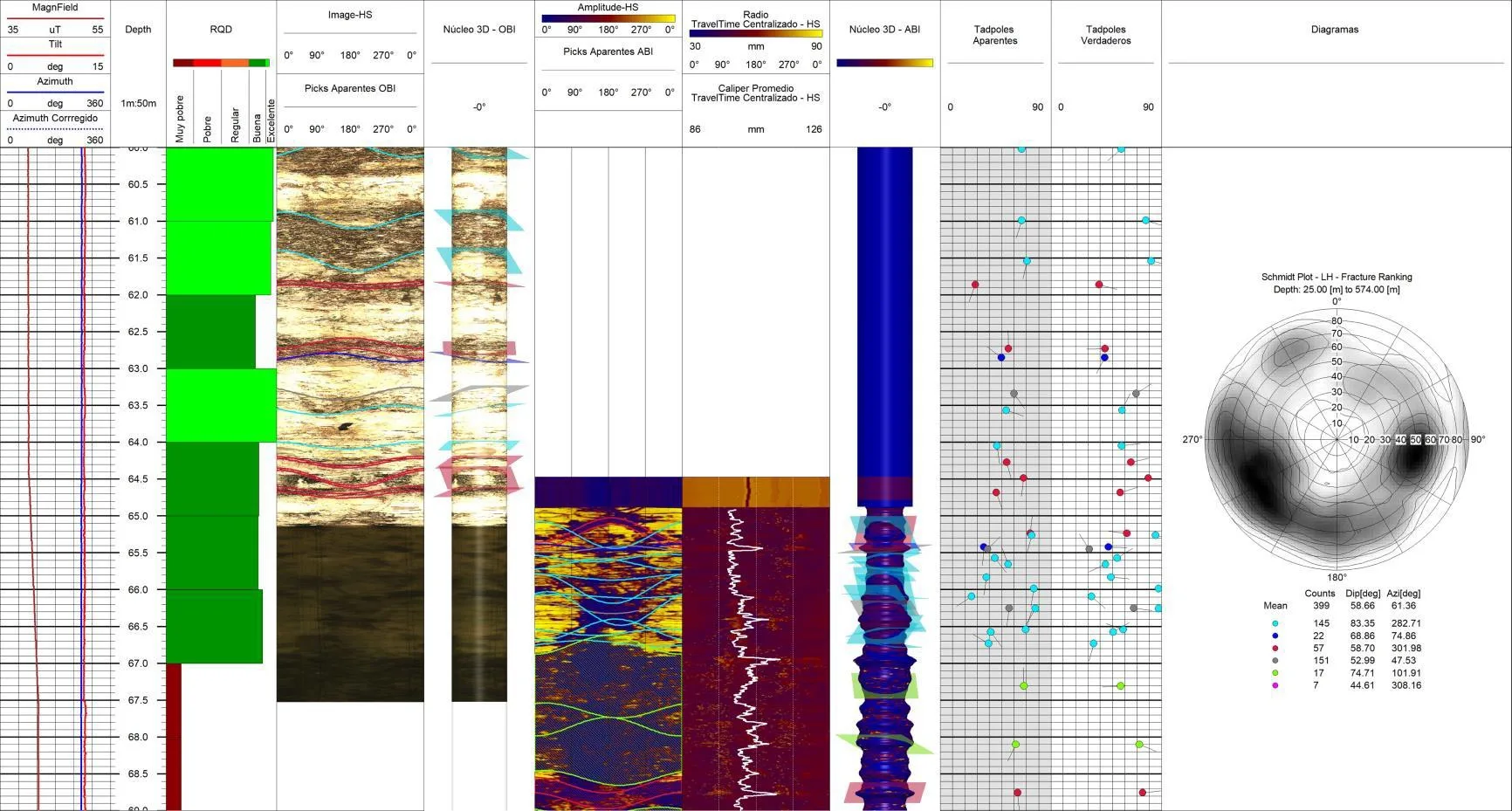

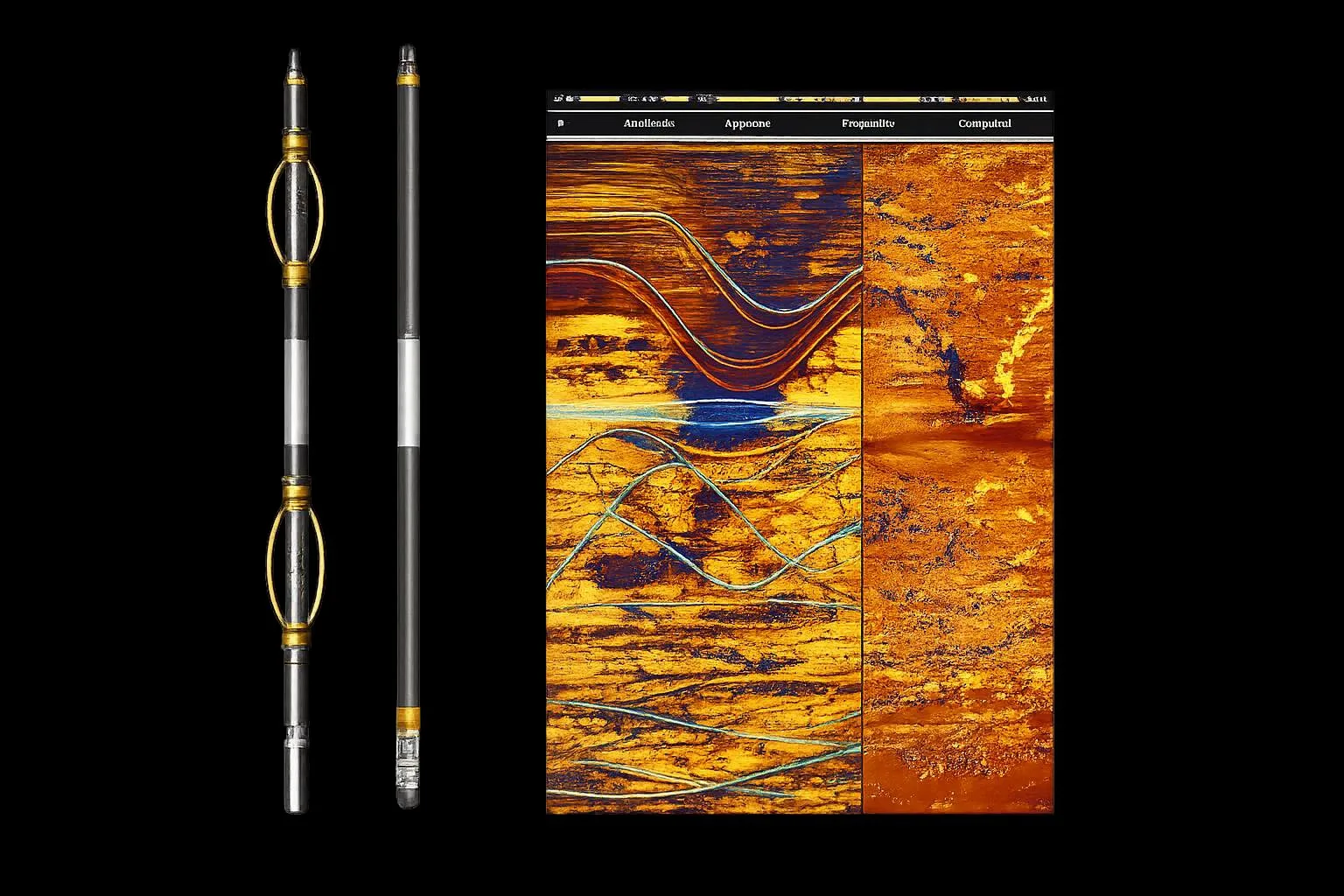

1. Orientar las fracturasDirección, buzamiento y profundidad: reconocer familias de discontinuidades para el análisis del talud.
2. Caracterizar la rocaRQD digital, caliper y núcleo virtual: documentar fracturamiento y cambios a lo largo del pozo.
3. Sustentar el modeloEstereogramas y rosetas para contrastar con testigos y mapeo, y evaluar mecanismos de falla del talud.

Presión de poro y respuesta a la despresurización del talud.

Principio

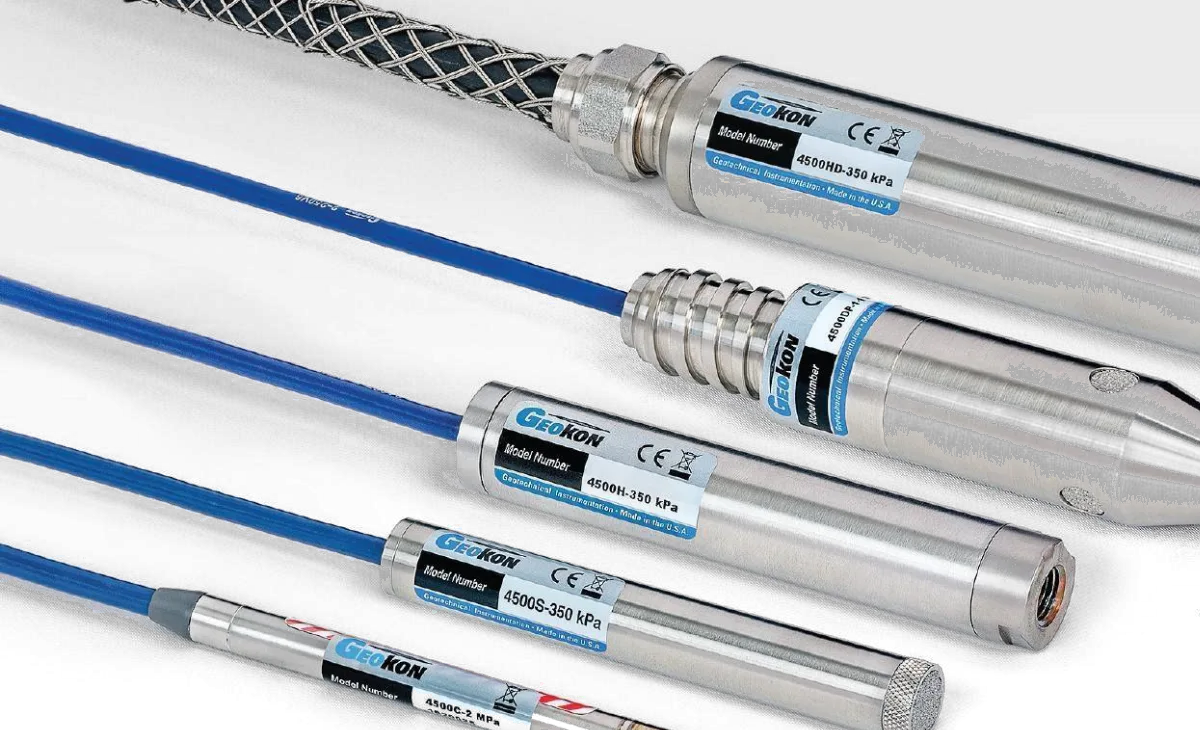

La presión deforma un diafragma y cambia la tensión de la cuerda. Su frecuencia se convierte a presión con la calibración individual.

Instalación

Sensores a distintas profundidades en perforaciones. El diseño considera estructuras, unidades hidrogeológicas y zonas de interés.

Lectura de ingeniería

Presión u en kPa y carga h = z + u/γw. Comparar con bombeo, drenes horizontales, lluvia y avance del tajo.

Una red multinivel permite comparar unidades y evaluar si la despresurización alcanza las zonas objetivo.

Deformación a profundidad y localización de zonas de corte.

Sonda portátil

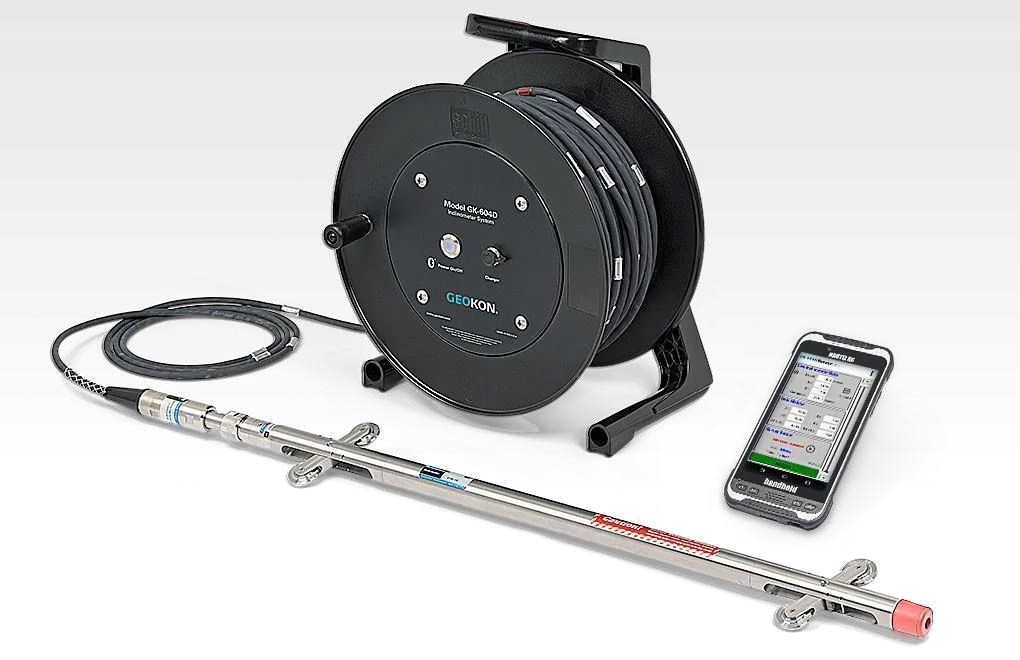

Lecturas biaxiales cada 0.5 m en tubería ranurada. El perfil acumula Δ = L·sen θ y se compara contra una línea base.

Cadena permanente

Sensores MEMS en cadena. Automatiza la evolución del perfil y permite seguir la velocidad de deformación a profundidad.

Relacionar el perfil con geología, bancos y movimiento superficial ayuda a delimitar el mecanismo del talud.

Grietas en roca y deformación de rellenos y botaderos.

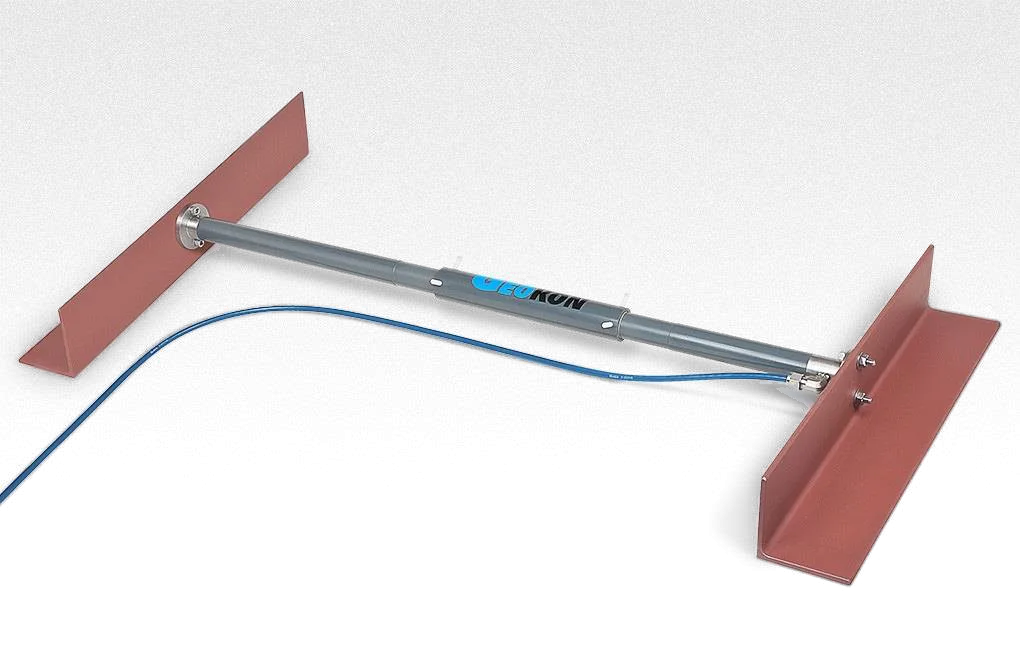

Extensómetro de suelo

Mide cambio de longitud entre anclajes en material de relleno. Aplicación en botaderos o terraplenes con diseño específico.

Medidor de grietas

Anclajes a ambos lados de una fisura en roca o concreto. Registra apertura o cierre en el eje del sensor.

Separar apertura localizada de grietas y deformación del relleno evita interpretar ambas como el mismo fenómeno.

Automatizar la lectura reduce vacíos entre campañas.

Desplazamiento GNSS en puntos críticos del talud.

Medición

Estima coordenadas y desplazamientos ΔX, ΔY, ΔZ. MEMS integra inclinación y aceleración según configuración.

Modos de procesamiento

Posproceso para cambios lentos y RTK para mayor frecuencia. Precisión y latencia dependen del modo y del sitio.

Instalación

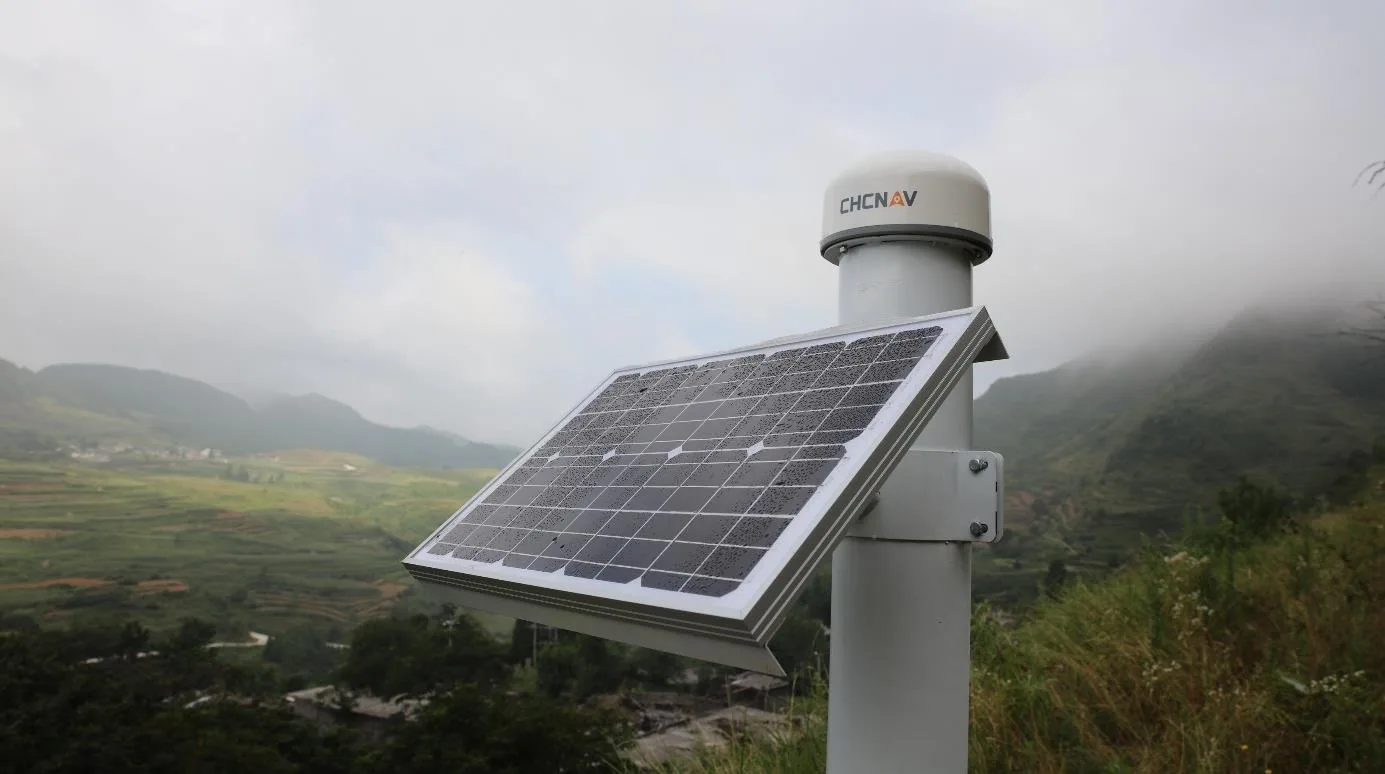

Puntos solidarios al terreno, referencia estable, cielo visible y enlace. Revisar obstrucciones en bancos profundos.

Seguir el vector de movimiento complementa la componente en línea de vista que observa el radar.

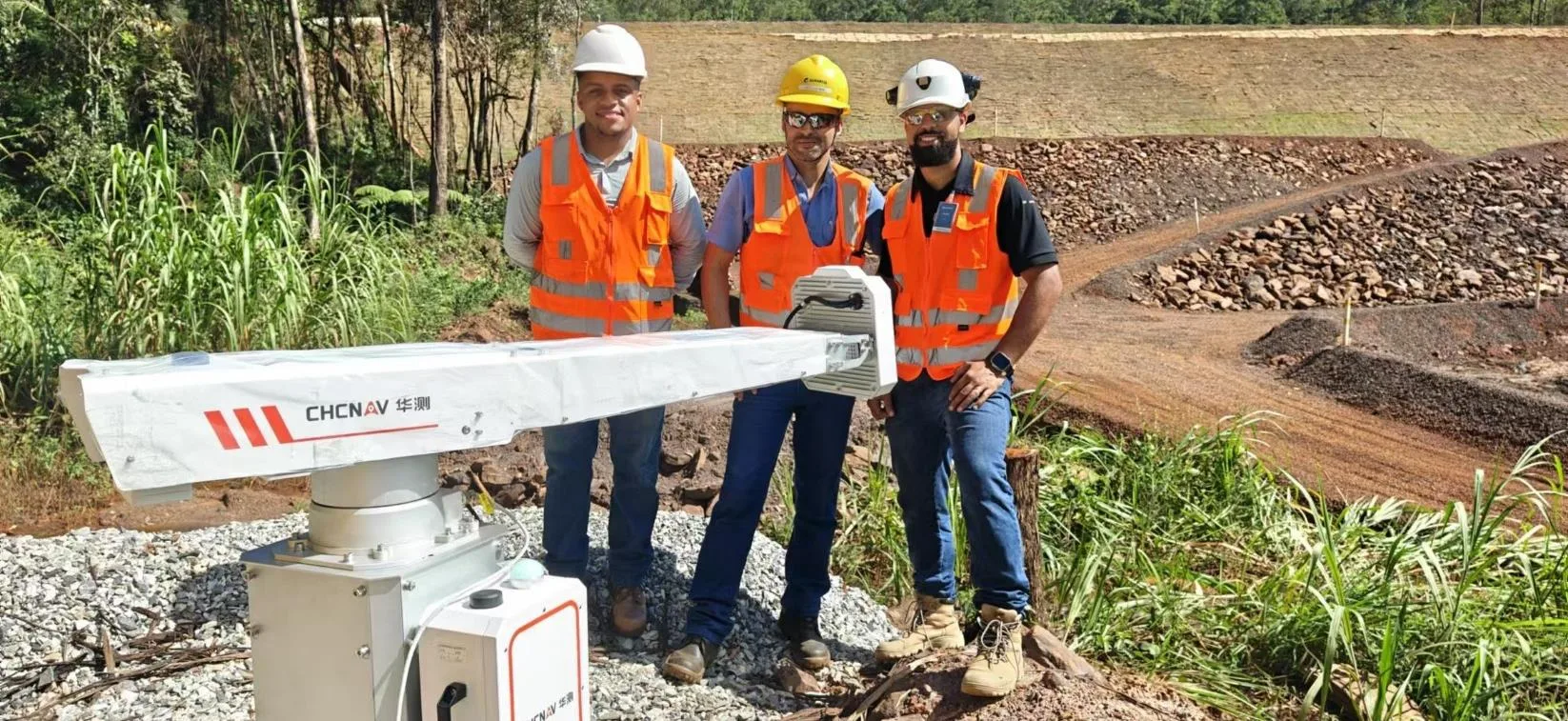

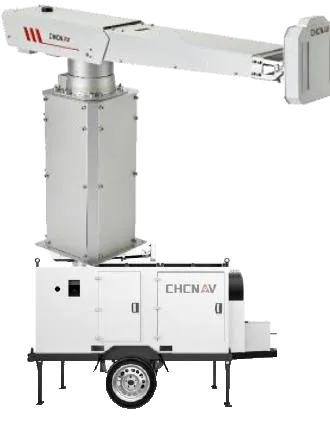

Radar terrestre para observar sectores extensos del talud.

Desplazamiento

Mapas, velocidad y tendencias por sector visible del talud.

Alertas

Umbrales y persistencia ligados al mecanismo y al plan de respuesta.

Medición en línea de vista. La geometría, las sombras y la atmósfera condicionan la cobertura útil.

Radar y cámara para revisar movimiento en sectores seleccionados.

Radar

Deformación en puntos seleccionados con control de calidad de señal.

Aviso

Frecuencia y umbrales configurados para la evolución del movimiento.

Cámara

Imagen de apoyo para evaluar el contexto del aviso.

La imagen complementa la evaluación técnica. La cobertura visual depende de luz, polvo y visibilidad.

Densificar el seguimiento de puntos con referencias estables.

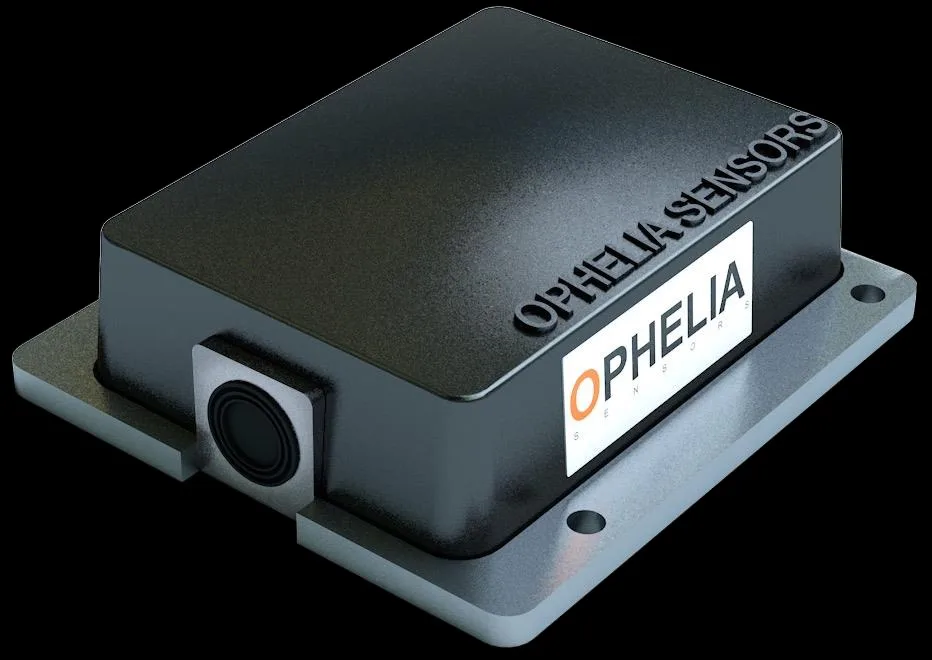

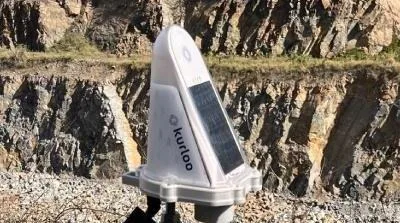

Nodo de medición

Receptor GNSS e IMU. Observaciones enviadas por radio para calcular posición respecto de uno o varios nodos de referencia.

Enlace y procesamiento

La pasarela envía observaciones al servidor. El usuario consulta vectores, inclinación, temperatura y estado de la red.

Seguimiento de movimiento durante operación y cierre.

Medición

Observaciones procesadas respecto de referencias para obtener series de desplazamiento.

Despliegue

Energía y comunicaciones integradas. Montaje en taludes, botaderos o infraestructura con cielo visible.

Interpretación

Revisar incertidumbre, persistencia y coherencia entre puntos antes de escalar un aviso.

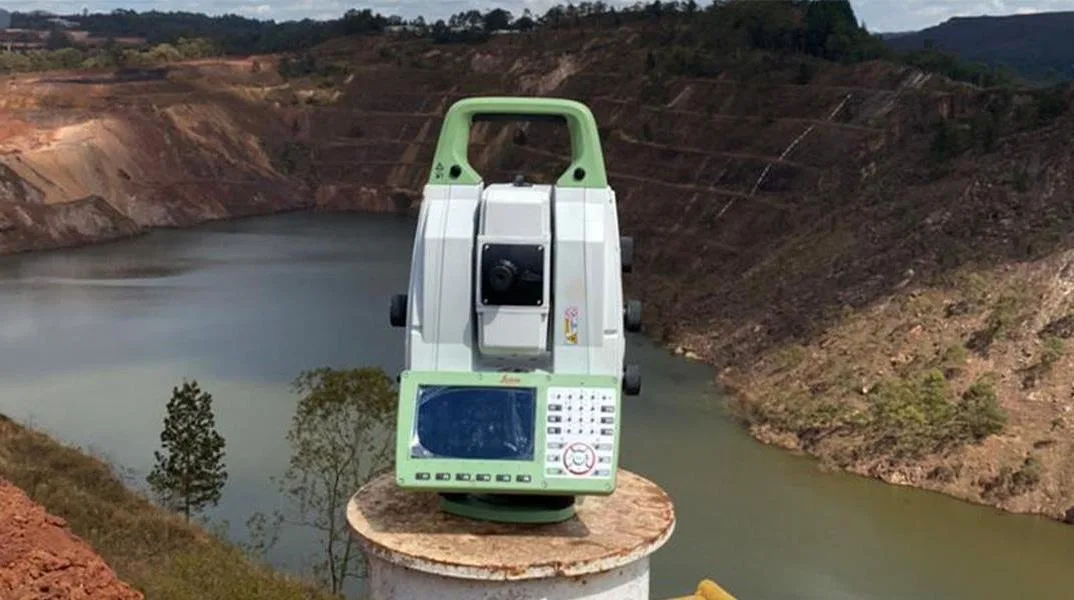

Desplazamiento de prismas con un método independiente.

Principio

Ángulos y distancia electrónica determinan coordenadas del prisma; series repetidas entregan desplazamiento.

Diseño de red

Estación y referencias estables. Prismas en sectores de interés, con redundancia y ciclos definidos.

Calidad

Polvo, refracción y obstrucciones afectan las lecturas. Controlar atmósfera, puntería y estabilidad.

Deformación satelital del tajo y su entorno.

Principio

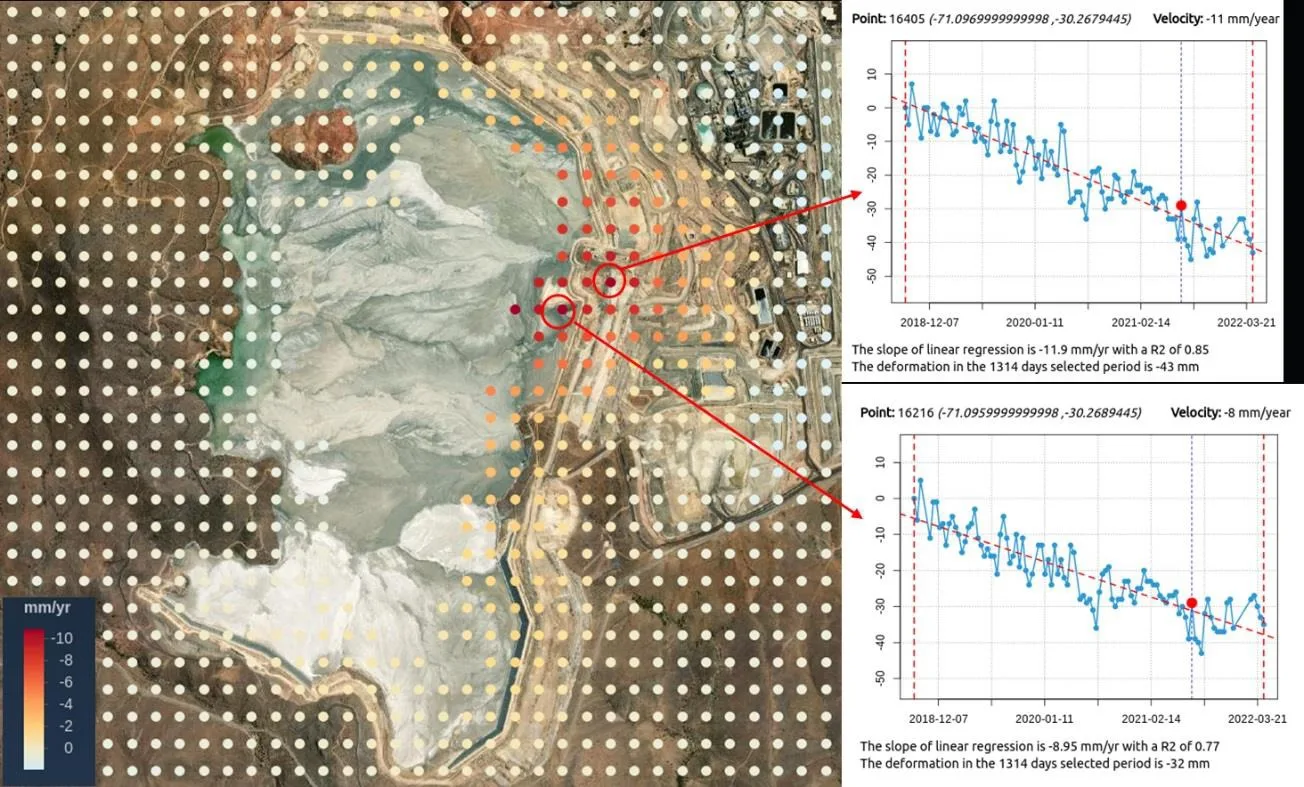

Diferencias de fase de adquisiciones SAR estiman desplazamiento en la línea de vista del satélite.

Procesamiento

Series temporales y velocidad en puntos coherentes, con tratamiento de atmósfera, topografía y órbita.

Aplicación

Tendencias en taludes, botaderos e infraestructura. La excavación puede reducir coherencia.

Aporta contexto histórico y espacial. La actualización depende del satélite y no constituye observación continua.

Rutas preferenciales de agua que ingresa al tajo.

Fuente controlada

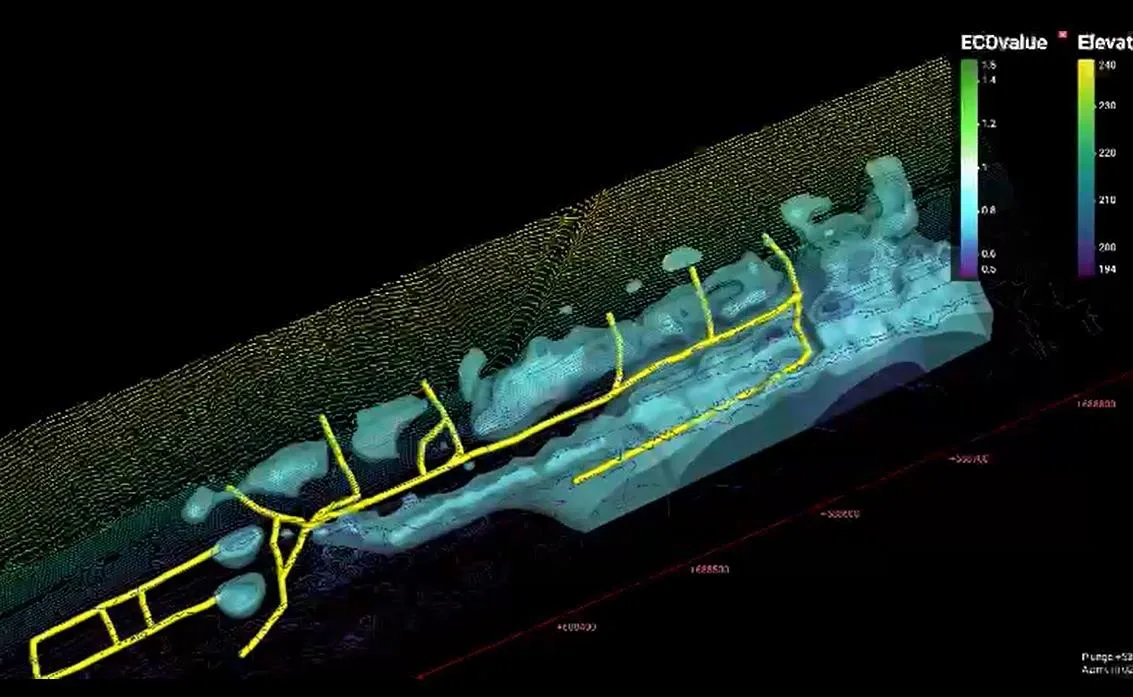

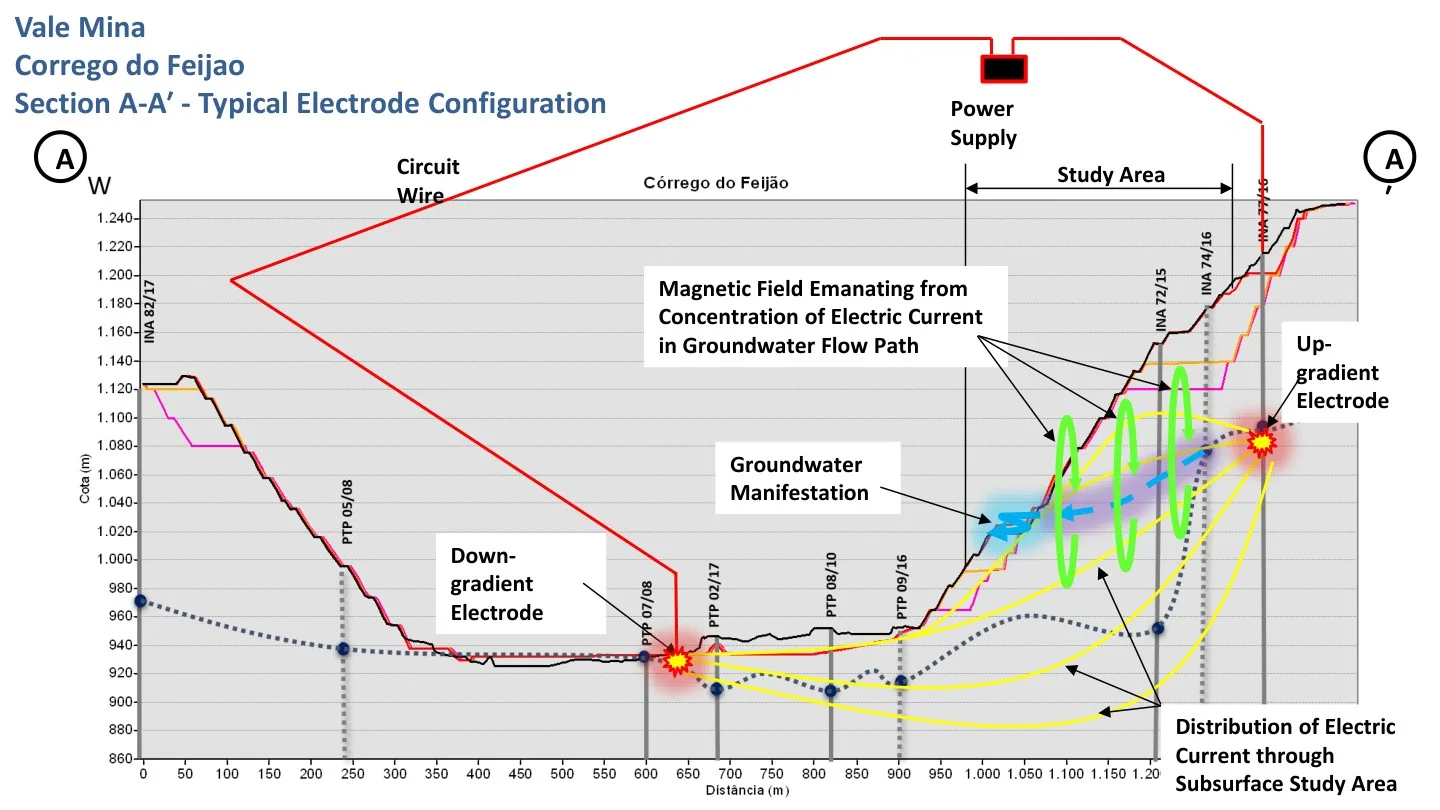

Electrodos introducen corriente alterna. El agua y los materiales conductivos condicionan su distribución.

Medición magnetométrica

Se registra el campo magnético y su posición; el modelado reconstruye la distribución de corriente.

Interpretación

Las conexiones conductivas se contrastan con geología, piezómetros, sondeos y descargas.

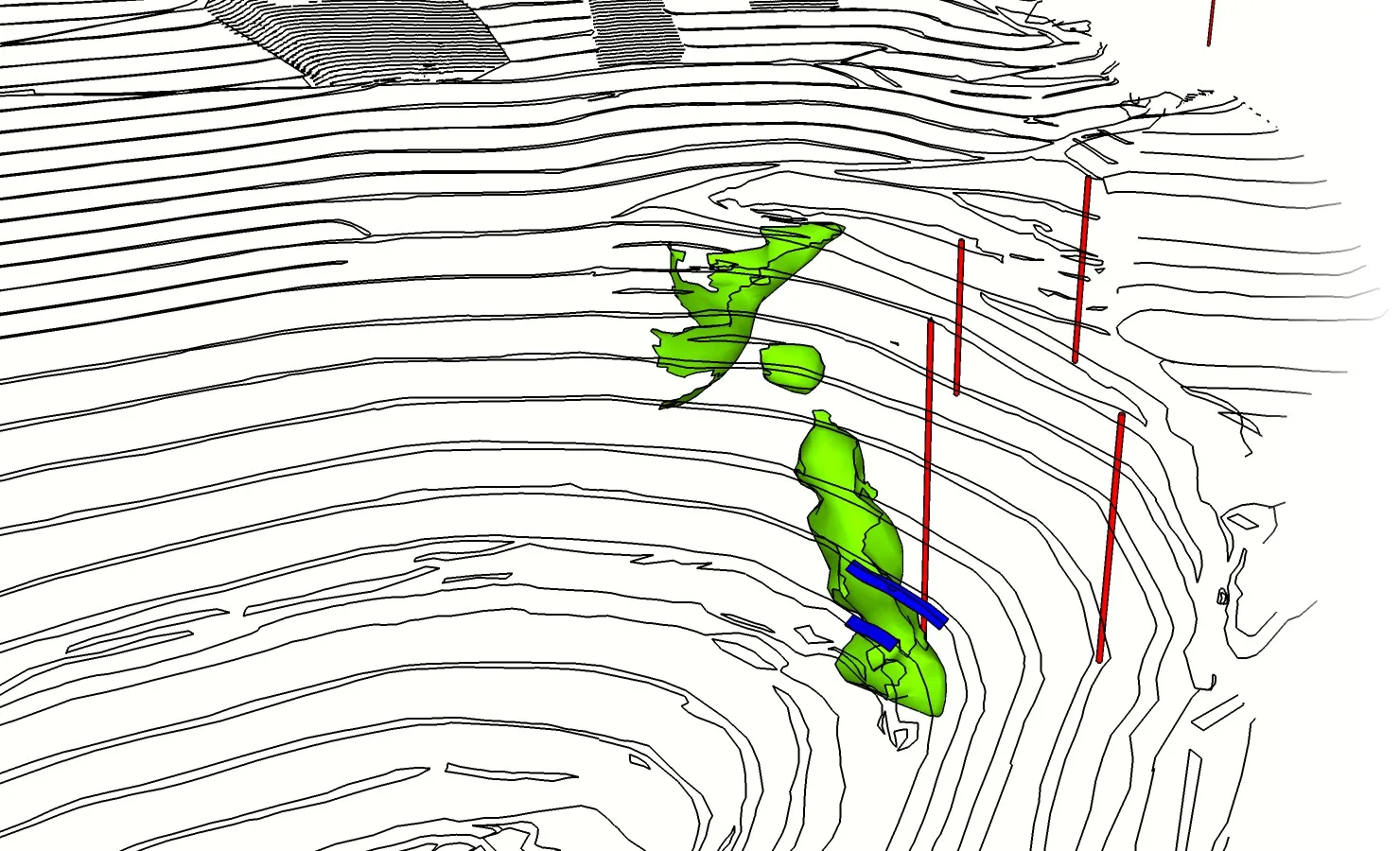

La respuesta eléctrica no mide directamente el caudal. Alcance y profundidad dependen de la geometría de electrodos y la conductividad del sitio.

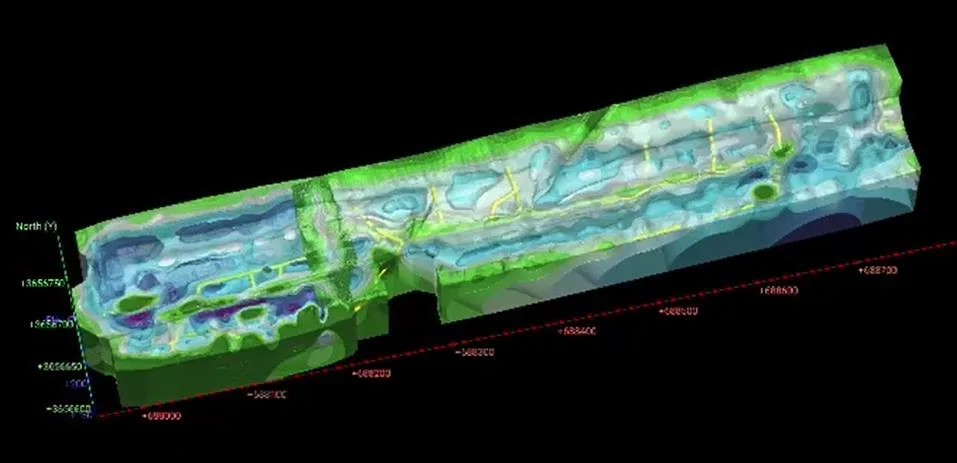

Localizar rutas potenciales de filtración en la pileta.

1. PriorizarCruzar las conexiones conductivas con la geometría de la pileta, sus diques y el drenaje.
2. ConfirmarContrastar con el balance de soluciones, piezometría, subdrenes y pruebas de integridad del revestimiento.
3. ActuarCon evidencia confirmada, orientar reparación, drenaje o intercepción.

Investigación pasiva del subsuelo alrededor del tajo.

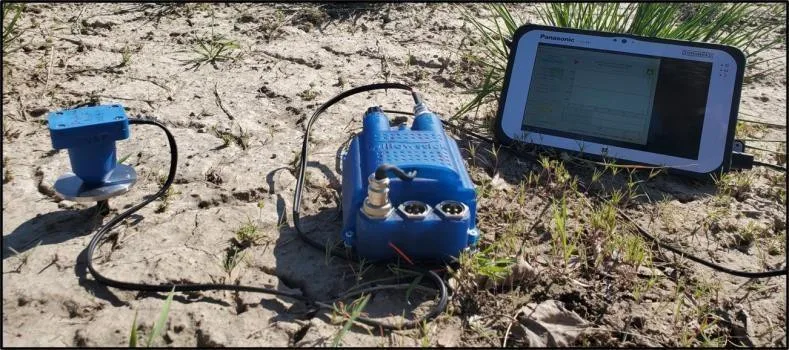

Adquisición de vibración natural

Sensores registran el movimiento ambiental del terreno en estaciones georreferenciadas.

Respuesta e interpretación

Contrastes espaciales para interpretar estructuras y zonas de interés. Las anomalías requieren correlación geológica y sondeos.

Orienta investigación de discontinuidades y posibles rasgos kársticos. No determina por sí sola la estabilidad del talud.

Adquisición programable y diagnóstico de la señal.

Medición multisensor

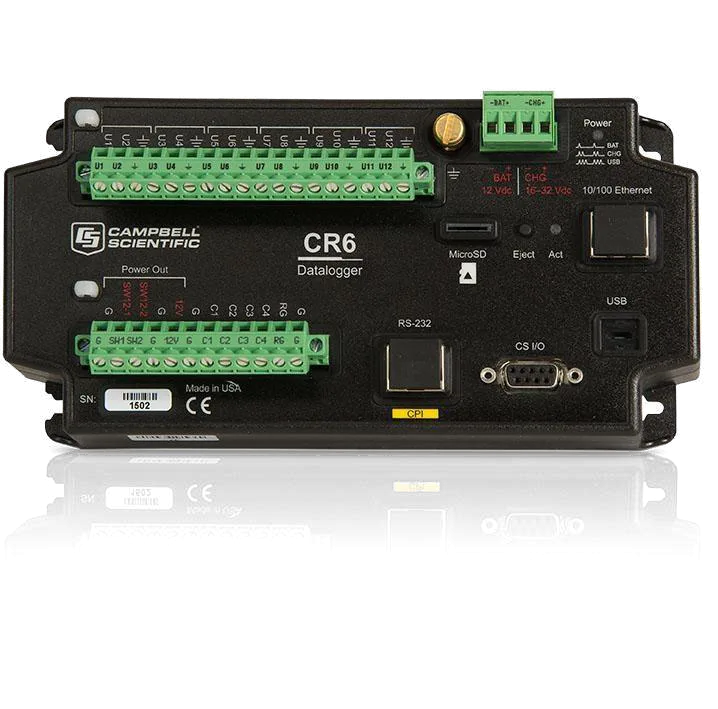

Adquiere y procesa señales geotécnicas y ambientales mediante canales, módulos y protocolos compatibles.

Cuerda vibrante con análisis espectral

Identifica frecuencia y parámetros de calidad para diagnosticar señal y ruido.

Lógica en campo

Lectura, almacenamiento y diagnóstico local; energía y enlaces adaptados a la evolución de la mina.

Vibración por voladuras y sismos para evaluar la respuesta de taludes e infraestructura.

Umbrales definidos para el tajo y sus receptores, con respuesta aprobada por la operación.

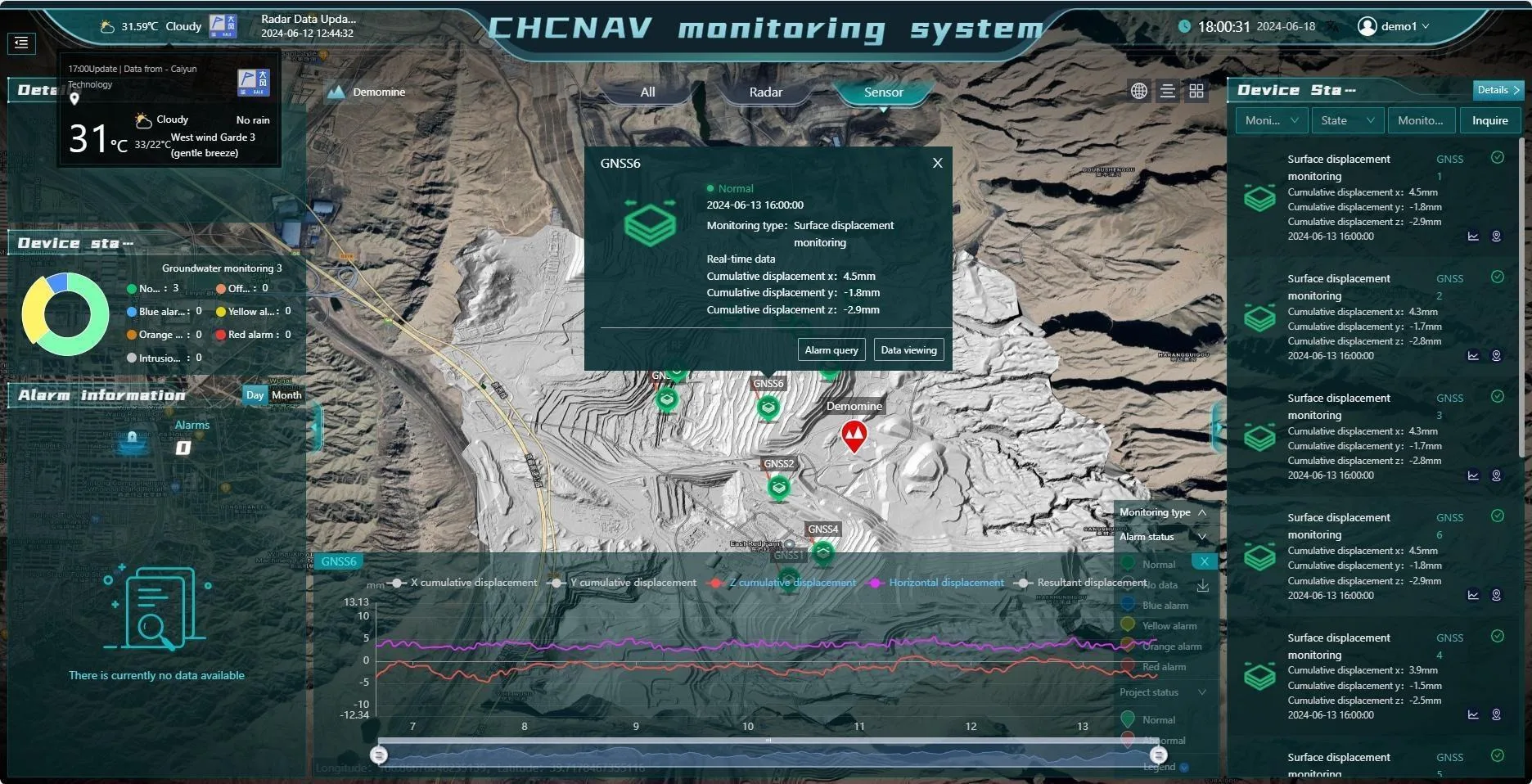

Correlación de radar, GNSS y sensores en una plataforma.

Alarmas con responsables y acciones por sector.

1. ValidarRevisar calidad, línea base, energía y comunicaciones antes de interpretar un cambio.
2. InterpretarRelacionar magnitud y velocidad con piezometría, lluvia, voladuras y avance del tajo.
3. ResponderResponsable, restricción de acceso, escalamiento y criterios de reingreso.

El equipo geotécnico define y aprueba los umbrales. Una alarma requiere un protocolo de respuesta operativo.

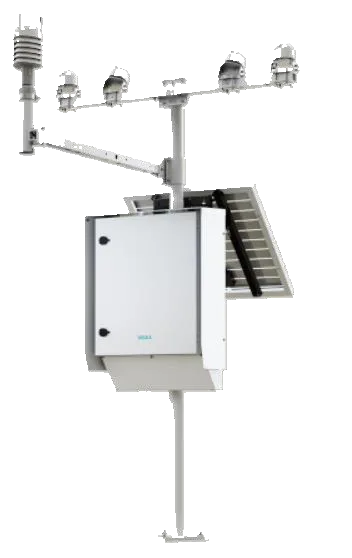

Lluvia y viento para contextualizar la operación del tajo.

Precipitación y balance hídrico

Lluvia acumulada e intensidad para evaluar escurrimientos y respuesta piezométrica.

Viento y potencial evaporativo

Viento, temperatura y humedad para contextualizar polvo y ventanas de evaporación.

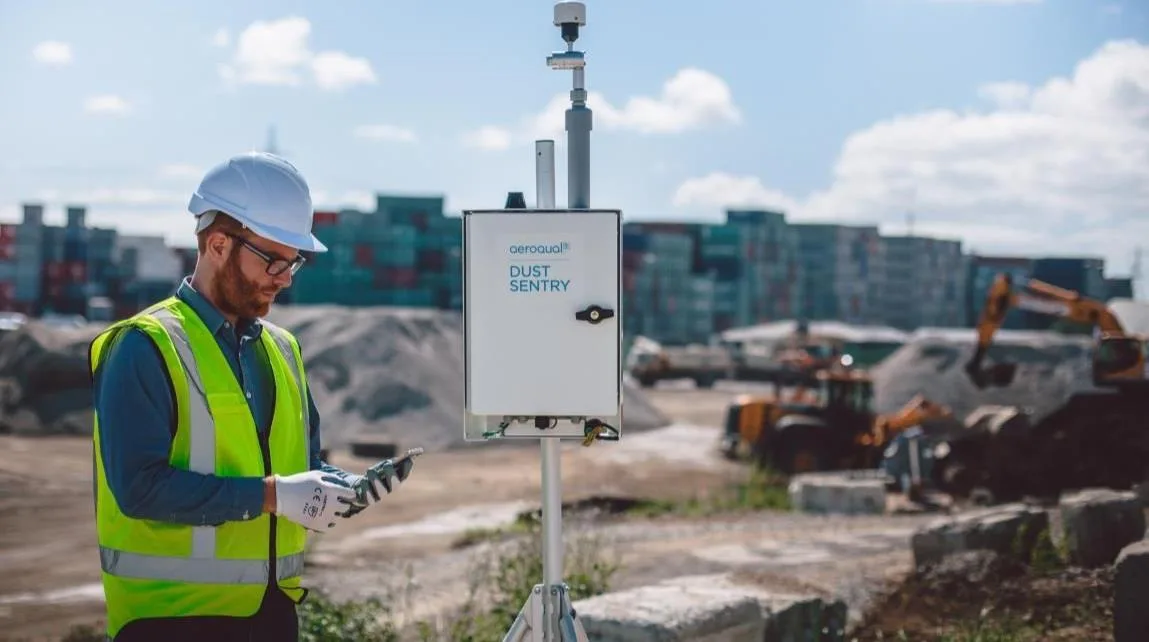

Partículas en caminos, frentes y perímetro.

Calidad del aire y seguimiento de acciones de control.

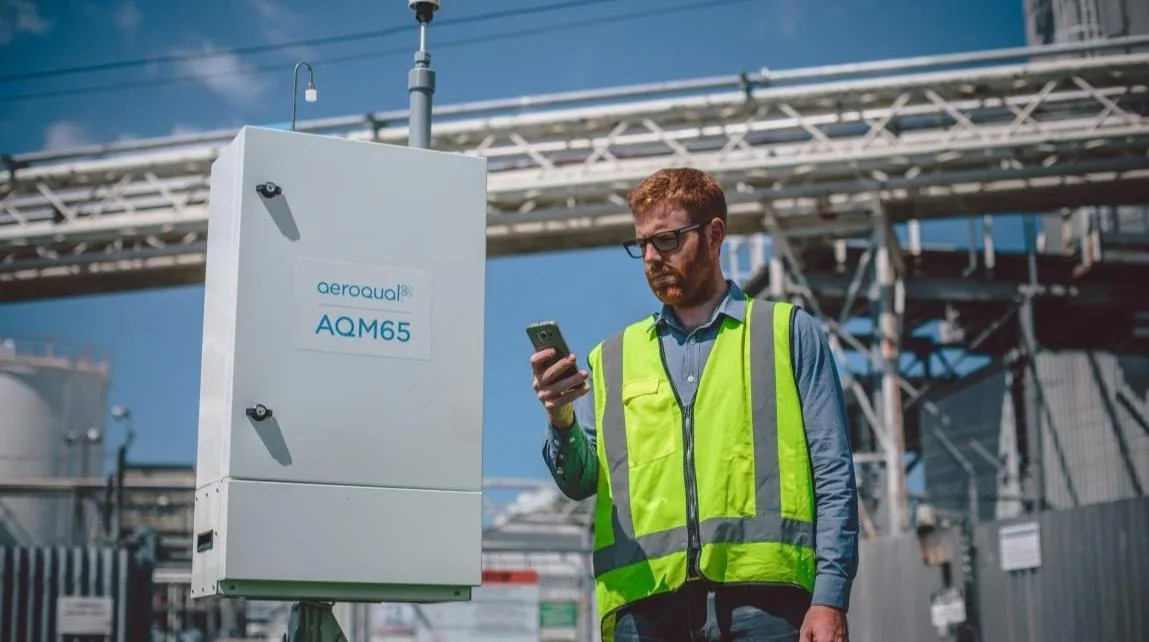

Estación configurable

Partículas y gases según fuentes y objetivo, con módulos, rango y mantenimiento definidos.

Trazabilidad remota

Series, estados y avisos en la nube; registro de calibraciones, servicio y disponibilidad.

Evaluación

Comparar periodos equivalentes antes y después de una intervención, con área o periodo testigo.

Control de polvo en superficies expuestas y caminos.

1. Diseño de pruebaTramo tratado y testigo; documentar dosis, agua, preparación y tránsito.
2. IndicadoresPM bajo viento y actividad comparables, persistencia, erosión y respuesta a lluvia.
3. EscalarCon dosis, frecuencia y costo demostrados sobre el material y el agua de la operación.

Cada recorrido revela la condición del camino.

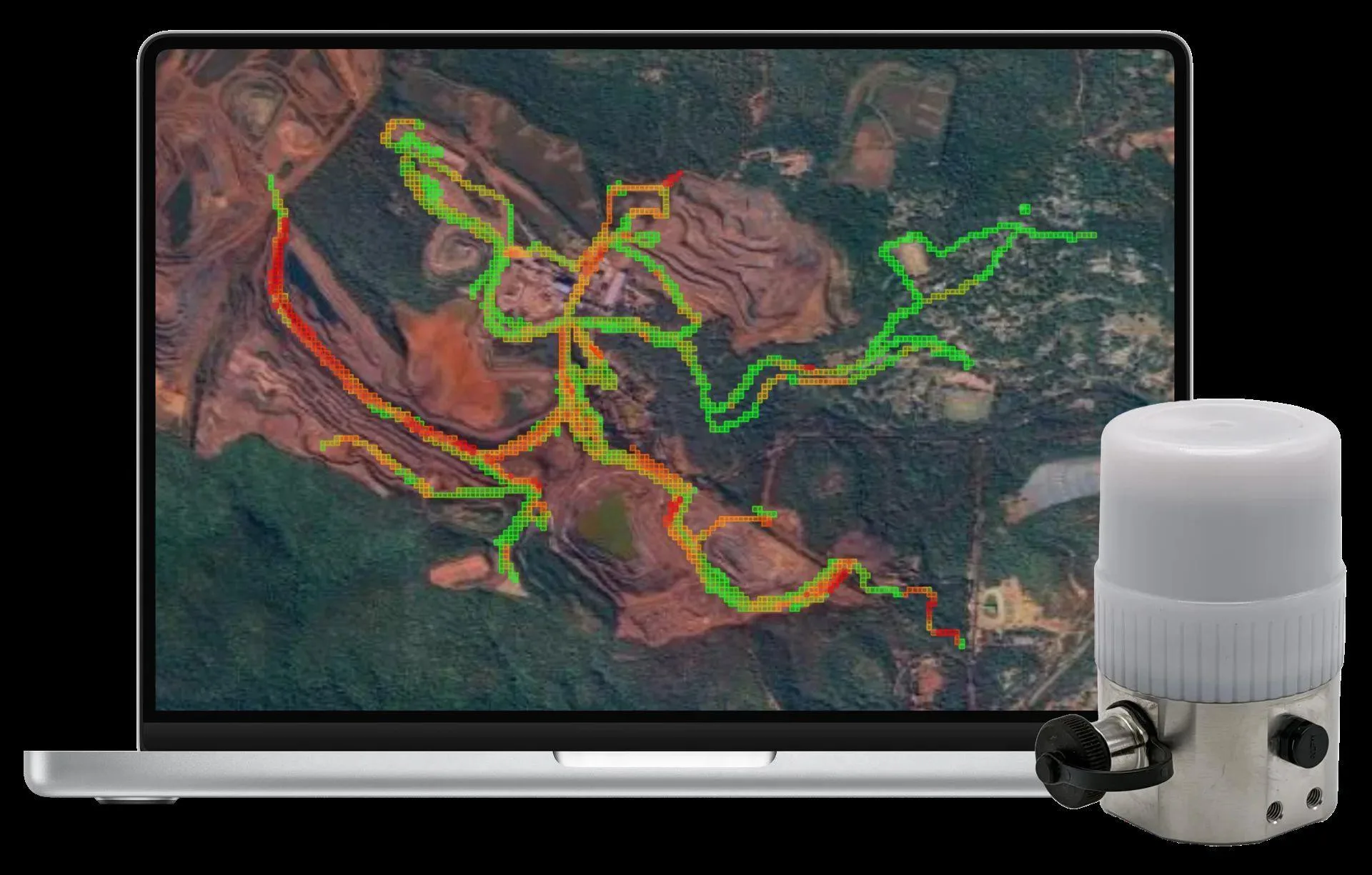

Medición georreferenciada

IMU de 6 ejes + GPS. Registra vibración y ubica irregularidades a lo largo de las rutas de acarreo.

Instalación en la flota

Montaje externo con alimentación DC; opera sin integrarse al sistema de gestión de flota.

Equipo para campo

9 × 5.7 cm · IP65 · −40 a +65 °C. 4G LTE / eSIM; BLE y Wi-Fi.

1. Línea base5 equipos en 5 vehículos durante 30 días en rutas representativas.
2. IntervenciónNivelar o tratar tramos definidos; documentar fecha, costo y condiciones.
3. ValidaciónRevisar el cambio a 30–60 días y cruzar con tiempos de ciclo, combustible y mantenimiento.

Los ahorros deben validarse con datos de la mina antes de escalar.

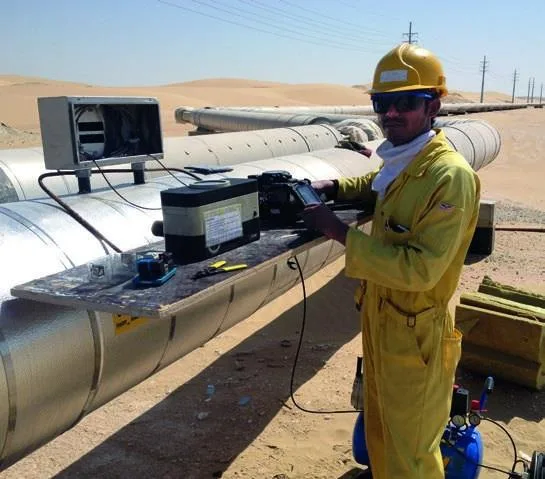

Localización de fugas en conducciones de agua de mina.

DTS · firma térmica

Cambios de temperatura del entorno de la tubería; la posición de la fibra condiciona la respuesta.

DAS · firma dinámica

Vibración asociada a fugas, impactos o excavaciones próximas.

Localizar un tramo anómalo ayuda a dirigir la inspección de líneas de desagüe, impulsión y servicios.

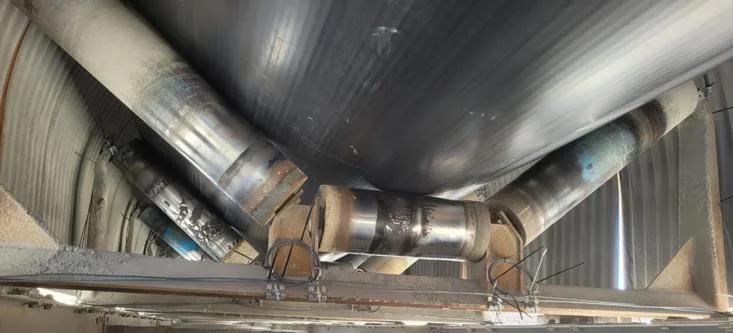

Temperatura en bandas y protección de infraestructura.

Evaporación mejorada en balsas de agua de mina.

Principio físico

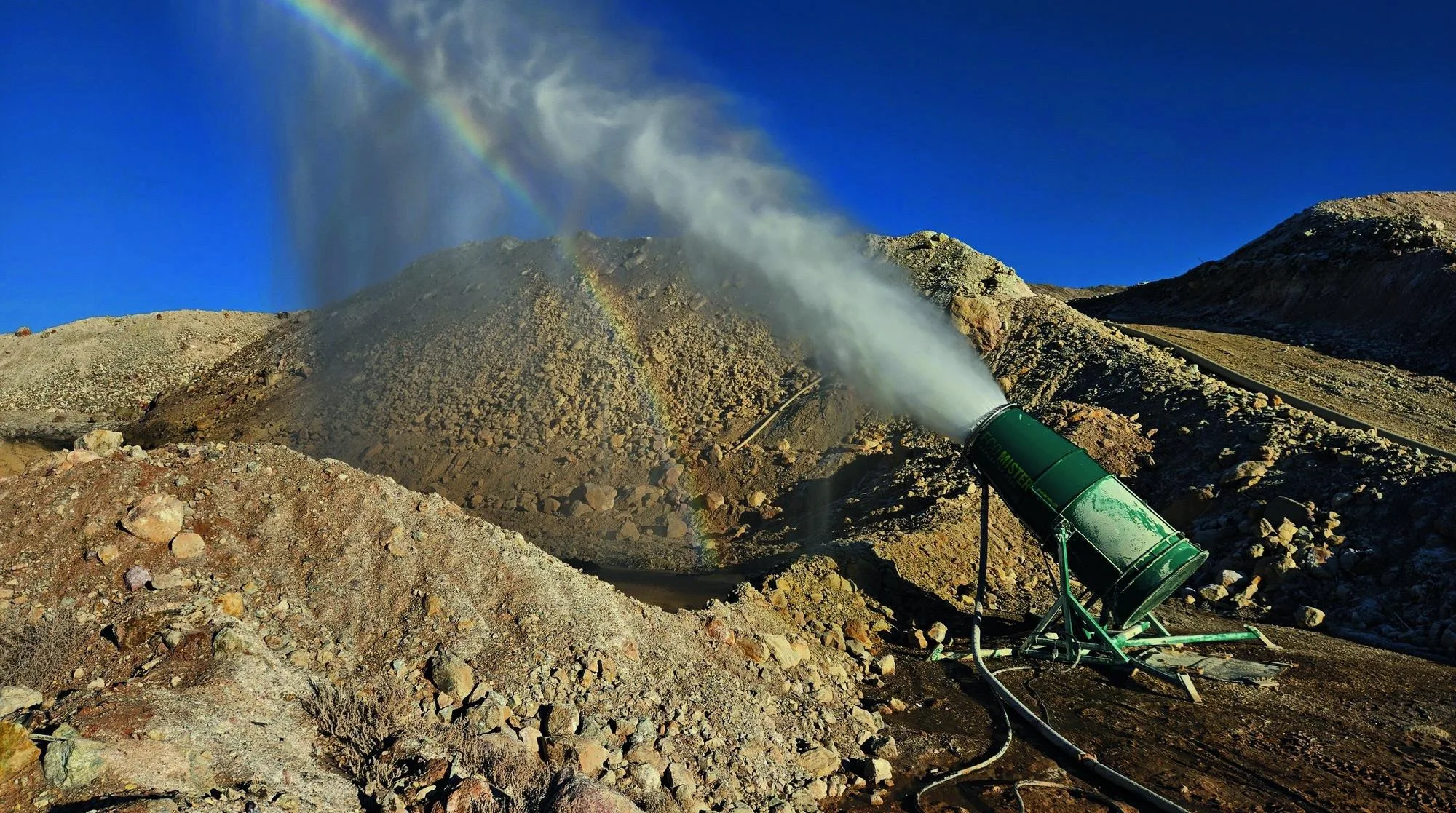

La atomización aumenta el área agua–aire; depende de gota, tiempo de residencia y déficit de vapor.

Capacidad

Hasta 160 m³/h de alimentación por unidad; la fracción evaporada se estima con las condiciones del sitio.

Balance

Separar agua alimentada, evaporación efectiva y retorno; integrar viento y zona de captura.

La alimentación no equivale al agua evaporada. Dimensionar con meteorología, restricciones y disponibilidad reales.
